如图所示，岸边有一物体B，潜水员从水中能看见B的像B₁，请作出一条眼睛能看到B₁的折射光路图．

如图所示，把一可沿ON折叠的白色硬纸板放置在平面镜上，使一束光紧贴硬纸板射向镜面上的O点，在纸板上描出入射光线AO和反射光线OB，并测出反射角和入射角．改变光的入射角度，重复上述实验步骤．
（1）该实验探究的问题是______
A．光能否发生反射？B．光线是否沿直线传播？
C．反射光线的位置有什么规律？D．光是否只能在镜面上反射？
（2）白色硬纸板放在平面镜上时，要保持与镜面______；
（3）在实验中白色硬纸板能显示______；
（4）多测几次入射角和对应的反射角是为了______．
（5）保持入射光线方向不变，以法线ON为轴线，将白色硬纸板的B面绕法线ON旋转，此时反射光线的位置______（选填“发生”或“不发生”）变化；这样做的目的是：______
（6）将ON右侧纸板向后折，就看不到反射光线，这说明反射光线和入射光线在______．

在“探究平面镜成像特点”的实验中：

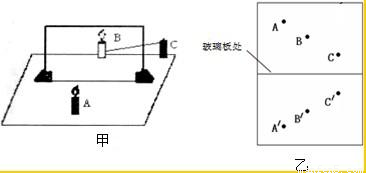

（1）如右甲图所示，小明在桌面上竖一块______（填“平面镜”或“薄玻璃板”），这样做是为了便于找到______；实验中选择两根完全一样的蜡烛A和C，是为了比较像与物的______关系．
（2）点燃蜡烛A，在寻找蜡烛A像的位置时，小明应该在______（选填“A”或“B”）这一侧观察，移动蜡烛C，使它与蜡烛A的像______．
（3）如果移开B位置的蜡烛C，用白纸做屏幕，把白纸放在B位置，小明应在______（选填“A”或“B”）这一侧观察白纸屏幕，则白纸屏幕上______（选填“会”或“不会”）出现蜡烛A的像．
（4）经过三次实验，记录的像与物对应的位置如右图乙所示．为了得到更多的实验结论，接下来小明应该进行的操作是：
______．

在“研究凸透镜成像”的实验中：
（1）调节光具座上依次排列的蜡烛、凸透镜和光屏，使它们的中心大致在    ，这样做得目的是    ．
（2）在光具座上依次摆放好蜡烛、凸透镜、光屏，当点燃蜡烛后，无论怎样调整它们之间的距离，都不能在光屏上得到清晰的像，原因是：
（3）当物距为20cm时，移动光屏可以在光屏上得到一个倒立、等大的实像，该凸透镜的焦距是    cm．
（4）当物距为30cm时，移动光屏，可得到一个清晰的倒立、    的实像；在放大镜、照相机和投影仪中，成像规律与此类似的是    ．
（5）经过调整后，光屏上已成一缩小清晰的像．要在光屏上成一放大清晰的像，则蜡烛到透镜的距离应    ．（选填“增大”、“减小”或“不变”）
（6）若遮住凸透镜的下半部分，则烛焰在光屏上的成像情况是    （选填“完整的像”、“一半的像”或“无法成像”）．
（7）要想成放大的虚像，蜡烛到透镜的距离应    ，生活中的    镜就是这一成像特点的应用．
（8）随着探究活动的进行，蜡烛越烧越短，小明发现烛焰在光屏上所成的像
A、逐渐往上移  B、逐渐往下移  C、保持在光屏的中央  D、以上三种情况都有可能．

某同学做出的水的沸腾图象，如图所示（标准大气压下）．
（1）图中t₁表示的温度为    ．（选填：熔点或沸点）
（2）线段    （填字母）表示水在沸腾，从加热计时开始经    分钟水开始沸腾．
（3）当在B点时，停止加热水能否继续沸腾    ，原因是：    ．

向云层投撒干冰是人工增雨、缓解旱情的方法之一．投撒到云层中的干冰______为气体，并从周围______大量的热，使空气中的水蒸气______为小水滴或______为小冰晶，下落而形成雨．

在如图所示的装置中，用酒精灯将烧瓶内的水加热沸腾后，水蒸气从细玻璃管口喷出．
（1）在离管口稍远处，可以看到雾状的“白气”，这是因为喷出的水蒸气发生了     现象，雾状的“白气”实际是     ．
（2）如果这时在管口放置一玻璃片，会发现正对管口的玻璃片表面有     ，玻璃片的温度将     （填“升高”、“不变”或“降低”）．
（3）分析归纳上述实验现象，所得到的结论是     ．

某物理小组的同学用如图1所示的装置来研究水的沸腾．从点燃酒精灯加热开始计时，当液体中有气泡上升时，每隔1min记录水的温度如下表所示：

时间/min	…	11	12	13	14	15	16	17	18	19	20	…
温度/℃	…	95	96	97	98	98	98	95	98	98	98	…

（1）某小组观察到沸腾前和沸腾时水中气泡上升过程中的两种情况，如图2中A、B所示，则图中______是水沸腾前的情况，图中______是水沸腾时的情况；
（2）从记录的数据看出，在某一次观察记录中明显错误的是第______分钟时的数据；
（3）从记录数据可得出的结论是：此时水的沸腾的温度为______℃，水在沸腾过程中温度______．（选填“升高”、“不变”或“降低”）；
（4）在图3中以时间为横轴，以温度为纵轴，根据表格中的数据作出水的沸腾图象；

（5）在这次实验中，发现从开始加热到沸腾的这段时间过长．为了缩短实验的时间，可以采取的措施是______、______．

某辆汽车的速度如图（甲）所示：
（1）当汽车司机看到图（乙）所示的标志牌后，如果就以速度计指示的速度匀速行驶，经12min到达大桥，求标志牌到大桥的距离．
（2）若他遵守交通规则，看到标志牌就按规定的速度匀速行驶，那么，这辆汽车到达大桥需要多长时间？

一列火车以72km/h的速度匀速通过长1200m的铁路桥，整列火车完全过桥所用的时间为84s，则该列火车长为 m，整列火车完全在桥上的行驶时间为 s．
