（1）下面是一些透镜的截面图，在这些透镜中，可以分成两类．属于凸透镜的是，属于凹透镜的是；

（2）一束平行光线经过凸透镜折射后的传播方向如图1所示，由图可知，此透镜的焦距为 cm；当把烛焰放在此凸透镜左侧12cm处时，如图2所示，则从该凸透镜右侧通过透镜可以看到一个、放大的虚像（填：“正立”或“倒立”）．

一束入射光线与平面镜夹角为30°，这时入射角为，反射光线与入射光线的夹角是；电视机的遥控器可以发射一种不可见光，这种不可见光是，有时，不把它对准电视机，对着墙壁按按钮也能控制电视机，如图所示，说明这种光线也和可见光一样，能发生现象．

在“观察水的沸腾”实验中，当水温升到89℃时，小刚开始计时，每隔1min记录一次水的温度．然后，小刚根据实验数据绘制了如图所示的温度随时间变化的图象．由图象可以看出，把水从89℃加热到刚开始沸腾所需时间为 min；根据图象可以推断，如果在其它条件不变的情况下继续对水加热1min，则水的温度是 ℃．

用锅煮饭时，加热后掀开锅盖，会有水珠从锅盖的内壁上流下来，这是由于锅里的水先后经过了和两个物态变化而形成的；牙科医生在用平面镜来观察患者牙齿之前，要把平面镜放在火焰上稍加热，是防止患者口中的水蒸气遇冷出现现象而影响观察．（填物态变化名称）

（1）根据回声定位的原理，科学家发明了声呐．利用声呐系统，人们可以探知海洋的深度，绘出水下数千米处的地形图．若用超声测位仪向海底垂直发射声波，如图所示，经过4s后收到回波．此处海底的深度为 m．（已知声音在海水中传播速度是1500m/s）
（2）表中记录了几种物质中的声速：
几种物质中的声速

空气（15℃） 340	海水（25℃） 1531
空气（25℃） 346	铜（棒） 3750
软木 500	大理石 3810
煤油（25℃） 1324	铅（棒） 5000
蒸馏水（25℃） 1497	铁（棒） 5200

请对以上数据进行分析，找出两个关于声音传播规律的信息：
A、；
B、．

（1）人眼的晶状体和角膜的共同作用相当于凸透镜，如图所示是眼睛看物体时的光路图，要使视网膜上成清晰的像，须用透镜矫正（选填“凸”或“凹”）；
（2）校医务室检查视力时，因房间太小而使用一个平面镜，让学生看视力表在平面镜中所成的像．视力表到镜子的距离为2.8m，视力表的像到平面镜的距离为 m，如图所示，而体检要求人与视力表距离应为5m，则该同学所在位置距镜子的距离应为 m．

（1）画出图1中的反射光线并标出反射角．
（2）请画出图2中平行于薄凸透镜主轴的光线经透镜折射后的光线．
（3）水中有一盏灯，它发出的光在进入空气时发生了折射．请在图3中大致画出其中一束光线AO的折射光线．
（4）如图4所示是同一发光点S发出的经过平面镜反射后的两条反射光线，请用作图法画出发光点 S的位置．

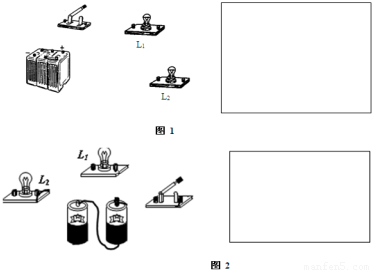

（1）将图1中的电池、开关、灯泡L₁和L₂串联起来组成电路，并在方框中画出它的电路图．
（2）将图2中的电池、开关、灯泡L₁和L₂用导线连接起来组成并联电路，要求开关接入L₁支路只控制L₁，并在方框中画出相应的电路图．

夏天游泳时，一上岸就感到凉快；当有风吹来时，更觉得冷．为什么？

常用温度计是利用液体______的原理制成的，图甲为某同学做“观察水的沸腾”实验时测沸水温度的情形．由于操作错误，他观察到水沸腾时，温度计的示数大于100℃，他的错误是______．纠正错误后，他观察到水沸腾时，温度计的读数如图乙所示，则水的沸点是______℃．
