物体沿主光轴从凸透镜向焦点移动，在物体的同侧可得到逐渐变大的像．（实、虚）

如图所示，当开关S、S₁闭合时，两灯均发光．再将S₁断开，电流表A的示数，电流表A₁的示数．（变大、变小、不变）

如图所示，闭合开关后两电流表的示数I_甲=4I_乙，则通过L₂的电流I₂与通过L₁的电流I₁的比值为．若I_甲=0.2A，则I_乙= A．

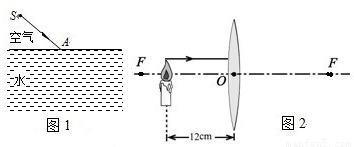

（1）如图1所示，SA表示从空气斜射向水面的一束光线，请在图中画出这束光线从空气射入水中的折射光线（大致方向）．
（2）如图2所示，画出一束平行光线经过凸透镜折射后的传播方向．

如图1所示电流表使用0～0.6的量程时示数是______A．如如图2所示，温度计的示数是______℃．如图3是温度计测液体温度时的示意图，其中正确的是______．

请根据图所示的电路图，用笔画线代替导线连接完整，导线不得交叉．

实验装置如图1所示，烧瓶中的水沸腾后，移去酒精灯，水停止沸腾，待水温稍降低一些后，将一大注射器接到密闭的烧瓶口上，向外拉注射器的活塞，可以看到水又沸腾了．这个现象说明：______．如图2所示，拿一张硬纸片，让它在木梳齿上划过，纸片划得越用力，发出的声音就越大．这个实验说明了：______．如图3所示，拿一根带电的玻璃棒接触验电器，可以看到金属箔片张开，这是因为______．

如图所示，小文同学在做“观察平面镜成像”实验时，将一块玻璃板垂直架在一把直尺的上面，再取两段相同的蜡烛A和B一前一后竖放在直尺上，点燃玻璃板前的蜡烛进行观察，．在此实验中：
（1）直尺的作用是便于比较像与物______的关系．
（2）两段相同的蜡烛是为了比较物与像______的关系．
（3）对着玻璃板既可看到前面蜡烛在玻璃板后所成的像，同时又可看到放在玻璃板后的蜡烛．则下列说法中正确的是______．
A．两者都是光的反射形成的像
B．两者都是光的折射形成的像
C．前者是光的折射形成的像，后者是光的反射形成的像
D．前者是光的反射形成的像，后者是光的折射形成的像
（4）移去后面的蜡烛，并在其所在位置上放一光屏，则光屏上______接收到蜡烛烛焰的像（选填“能”或“不能”）．

小明用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”的实验．如图所示：
（1）要使像能够成在光屏的中央，应将光屏向______调整（选填“上”或“下”）；
（2）实验过程中，当烛焰距凸透镜15cm时，移动光屏至某一位置，在光屏上得到一等大清晰的像，则该凸透镜的焦距是______cm；
（3）接着使烛焰向左移动5cm，此时应该将光屏向______移到某一位置（选填“左”或“右”），才能在屏上得到倒立、______、清晰的实像（选填“放大”、“缩小”或“等大”）．

在研究“水的沸腾”的实验中，小文观察到沸腾前和沸腾时水中气泡上升过程中的两种情况如图1所示，则图______是水沸腾时的情况．小文记录了下列的实验数据：

时间（min）	…	6	7	8	9	10	11	12	13	14	15	…
温度（℃）	…	95	96	97	98	98	98	95	98	98	98	…

（1）从记录看出，记录有明显错误的是第______min时的数据．
（2）从记录数据可得出的实验结论是：此时水沸腾的温度为______℃．
（3）在沸腾过程中水需要______热（填“吸”或“放”）．
（4）请根据记录的正确数据在图2中先描点，再用平滑的曲线画出水的沸腾图象．
