图是投影仪成像示意图．其中凸透镜的作用是成 (填“等大 .“缩小或“放大 ). 的实像.平面镜的作用是．如果图中h=40cm.则凸透镜焦距不可能小于 cm．——青夏教育精英家教网——

图是投影仪成像示意图．其中凸透镜的作用是成（填“等大”、“缩小”或“放大”）、（填“正立”、“倒立”）的实像，平面镜的作用是．如果图中h=40cm，则凸透镜焦距不可能小于 cm．

润扬大桥下江水深为20m，桥上一彩灯距水面30m，则该彩灯的“倒影”距水面 m；若江水上涨0.5m，则该彩灯与其对应“倒影”相距 m．

一列火车在平直的铁路上向东运动，若观察者在路旁看到机车上冒出的烟是竖直向上的，说明此时刮的是风，车上乘客从窗户伸出手臂感觉风（填“有”或“无”）．

按照题目要求作图：
（1）由于光的直线传播，人通过一个小窗口能看到的范围是有限的，请在图甲中用作图的方法，表示人眼所看到的范围大小（用带有箭头方向的直线表示光线，箭头方向为光的传播方向）．
（2）画出图乙中入射光线AO的反射光线，并标出反射角（用字母β表示）
（3）画出图丙经过透镜后折射光线
（4）一束与水平方向成50°角光线从空气射向平静的水平面（如图丁所示），画出这束光线的折射光线的大致位置．

为了探究声音的响度与发声体振幅的关系，小明将钢尺的一端压在桌面上，保持钢尺伸出桌边的长度一定，分别用大小不同的力上下拨动钢尺的另一端，发现钢尺压得越弯，上下振动的幅度越大，桌面被拍打得越响．根据这些实验证据他得出了振幅越大响度越大的结论．你认为他收集证据时的错误之处是．逐渐增加钢尺伸出桌面的长度，钢尺振动发出声音的音调会逐渐变．当钢尺伸出桌面超过一定长度时，虽然用同样的力拨动钢尺，却听不到声音，这是由于．

在“研究水的沸腾”实验中：
（1）为了完成本次实验，由表格知，应选用测温物质为______的温度计．

测温物质	凝固点/℃	沸点/℃
水银	-39	357
酒精	-117	78

（2）如图甲所示，刚倒入热水时发现温度计管壁模糊，很难看清示数，主要原因是______．

（3）烧杯上方加一纸盖后进行实验，如图乙所示．每隔1min记录温度计示数（见下表），4min时温度计示数如图丙所示，此时温度为______℃，直到水沸腾一段时间后停止读数，由表可知水的沸点为______℃．

时间/min		1	2	3	4	5	6	7	8
温度/℃	88	90	92	94		97	98	98	98

（4）根据上表中的数据在图丁中画出水温随时间变化的图象．
（5）实验中发现，水从开始加热到沸腾的这段时间过长，造成这种现象的原因可能是______．（给出一种原因即可）

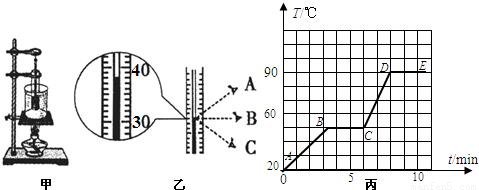

如图甲所示，是“探究物质的熔化规律”的实验装置．实验时先将固体物质和温度计分别放入试管内，再放入大烧杯的水中，观察固体的熔化过程．

（1）试管内物质在熔化过程中，某时刻温度如图乙所示，读数方法正确的是______（选填“A”、“B”或“C”），示数为______℃，某同学根据实验记录的数据描绘出该物质的温度随时间变化的图象（如图丙ABCDE），则可知该物质是______（选填“晶体”或“非晶体”）．
（2）在该物质熔化过程中，如果将试管从烧杯中拿出来，该物质将停止熔化．将试管放回烧杯后，该物质又继续熔化．说明固体熔化时需要______（选填“吸收”或“放出”）热量．
（3）根据描绘的图线，该物质在第5min时处于______态，该物质的熔点为______℃，仔细观察图象发现，该物质熔化前（AB段）升温比熔化后（CD段）升温______（选填“快”或“慢”）．
（4）图象中DE段是______过程．

某兴趣小组做“探究凸透镜成像的规律”的实验．
（1）如图所示，将蜡烛、凸透镜和光屏依次放在水平桌面上，点燃蜡烛后，调节烛焰、凸透镜和光屏，使它们的中心位于    ．
（2）小明将蜡烛由距透镜90cm处移至距透镜120cm处的过程中，在光屏上所成的像与透镜间的距离均约为5cm．透镜的焦距约为    cm，判断的依据是    ．
（3）小虎将蜡烛、凸透镜和光屏调到如图所示位置时，在光屏上得到了一个清晰的像，这个像一定是    （选填“放大”、“缩小”或“等大”）的．
（4）小红同学将蜡烛和透镜固定，无论怎样移动光屏，都不能在光屏上得到清晰的像，原因可能是    ．
（5）小明终于在光屏上得到缩小的像，小强将自己的近视眼镜放在凸透镜前，若想得到清晰的像，应向    （靠远\离近）透镜移动光屏．

在探究“光从空气斜射入水和油时，哪种液体对光的偏折本领较大”的实验中，小明提出如下实验方案：先让一束入射光从空气直接斜射入透明的空水槽中，记录下光斑位置（如图甲所示），接着分别倒入适量的油和水（如图乙所示），再用一束光斜射入油和水中，记录对应的光斑位置，再通过分析就可得到实验结论．

（1）实验时，同学们在水槽底部贴上一把自制纸质刻度尺，这样做的目的是为了______
（2）小明实验方案中存在明显问题，请你帮他指出来．答：______．（只要指出一处即可）
（3）某小组同学根据修改后正确的实验方案实验后，所记录的三次光斑的相对位置如图丙所示，经分析可知：光从空气斜射入水和油时，______对光的偏折本领较大．
（4）丁图中C点为实验（C）所形成的光斑，请在括号内用字母A、B、D标出其余三次实验所形成的光斑的对应位置．

某同学欲测量一根细铜丝的直径，他的实验步骤如下：
A．将细铜丝拉直，用刻度尺测出细铜丝的长度l₁；
B．用刻度尺测出铅笔杆上铜丝绕圈总长度l₂；
C．用铜丝的长度除以铜丝的圈数，即得细铜丝的直径d；
D．将细铜丝紧密缠绕在铅笔杆上； E．数出缠绕在铅笔杆上细铜丝的圈n．
（1）以上步骤中，没有必要的步骤是，应将其中错误的步骤改正为．
（2）实验步骤的合理顺序应是．
