完成以下甲、乙两图的光路图．

如图是“探究平面镜成像特点”的情景：竖立的透明玻璃板下方放一把直尺，直尺与玻璃板垂直；两支相同的蜡烛A、B竖立于玻璃板两侧的直尺上，以A蜡烛为物体．
（1）在探究活动中对玻璃板放置的要求是：______；
（2）为便于观察，该实验最好在______环境中进行（选填“较明亮”或“较黑暗”）；采用透明玻璃板代替平面镜，目的是便于______；
（3）点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像______为止；进一步观察A、B两支蜡烛在直尺上的位置发现，像和物对应点的连线与玻璃板______．
（4）为证实有关成像特点是否可靠，你认为应采取下列哪一项操作？______
A．保持A、B两支蜡烛的位置不变，多次改变玻璃板的位置进行观察．
B．保持玻璃板位置不变，多次改变A蜡烛的位置，进行与上述（3）相同的操作．
（5）如果在蜡烛像的位置上放一张白纸板做屏幕，则白纸板上将______没有（填写“有”或“没有”）蜡烛的像．

如图所示，是陈涛同学探究光反射规律的实验．他进行了下面的操作：
（1）实验时从光屏前不同的方向都能看到光的传播路径，这是因为光在光屏上发生了______（填“镜面”或“漫”）反射．这种反射______（填“遵循”或“不遵循”）反射规律．
（2）如图甲，让一束光贴着纸板沿某一个角度射到0点，经平面镜的反射，沿另一个方向射出，改变光束的入射方向，使∠i减小，这时∠r跟着减小，使∠i增大，∠r跟着增大，∠r总是______∠i，说明______．
（3）如图甲，入射光线为EO，反射光线为OF，若让一束光沿FO射出，我们会发现反射光线______射出，这说明了光在反射______．
（4）如图乙，把半面纸板NOF向前折或向后折，这时，在NOF上______（填“能”或“不能”）看到反射光线，说明______．

在观察水的沸腾实验中：

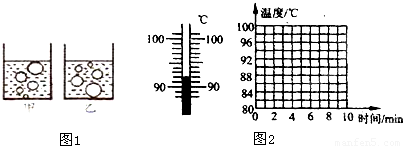

（1）水沸腾时气泡上升的情况如图1______所示；
（2）当水温升到88℃时，每隔1min读一次温度计的示数，直到水沸腾3min后停止读数，数据记录如下表：

时间/min		1	2	3	4	5	6	7	8
温度/℃	88	90		94	96	98	98	98	98

①某次数据没有记录，当时温度计示数如图2所示，该数据是______℃；
②根据表格中的数据，在图2的小方格纸上画出水的温度随时间变化的图象；
③从图象可以看出水的沸点是______℃，如果水从开始加热到沸腾的时间过长，造成这种现象的原因可能是______．（给出一种原因即可）

如图为海波熔化和凝固图象，试回答：
（1）海波从    ℃开始加热，最高温度达到    ℃．
（2）海波吸热过程经历时间    min．
（3）海波熔化过程经历时间    min，熔点    ℃，凝固点    ℃．
（4）从图象中看出海波属于    （填“晶体”或“非晶体”）因为：    ．

一辆长150m的列车，匀速通过长90m的大桥，需10s的时间，求这辆列车的速度．

激光测距仪向目标发射激光脉冲束，接受反射回来的激光束，测出激光往返所用的时间，就可以算出所测天体与地球之间的距离．地球到月球的距离是3.9×10⁵千米，计算一束激光从激光测距仪出发，大约经过多长时间反射回来？

声音与人的生活息息相关，为了认识声音，某实践活动小组设计了以下实验对声音进行了探究．
实验一：使正在发声的音叉接触水面溅起水花．
实验二：用细线把一个小铃铛悬挂在软木塞的下端，并置入烧瓶中，摇一摇瓶子，会听到清晰的“叮当”声．然后取下软木塞点燃酒精棉球放入瓶中，待火熄灭后，迅速塞紧软木塞，再摇瓶子，听到瓶里的响声比原来小很多．
实验三：支起自行车，一手转动自行车的脚踏板，另一只手则拿一硬纸片并让纸片一头伸进自行车后轮的辐条中，随着车轮转速的加快，纸片发出的声音会越来越尖．
（1）以上三个实验中，实验______表明发声体在振动．
（2）实验二表明：______；
（3）实验三表明：______．

用笔画线把下列现象同该现象所属的物态变化连起来．
烧开水时冒的“白气”汽化
夏天湿衣服晾干                    熔化
冬天早晨看到草上的霜              凝固
用久了的灯泡钨丝比新时细          液化
钢水浇铸成火车轮                  凝华
吃冰棒解热                        升华．

请在表中填写所列语句涉及到的光学知识．

序号	语句	物理知识
示例	立竿见影	光的直线传播
1	波光粼粼	______
2	海市蜃楼	______
3	镜花水月	______
4	星光闪烁	______
