请画出图中足球受到的重力的示意图．——青夏教育精英家教网——

请画出图中足球受到的重力的示意图．

请画出如图中力F的力臂．

在图中，物体A的长度______cm．

惠安是“石雕”之乡．小星取一小块样石，通过实验来测定石块密度．

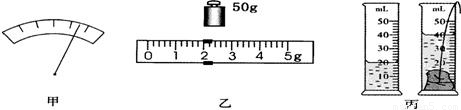

（1）调节天平横梁平衡时，发现指针在分度标尺上的位置如图甲所示，此时应将平衡螺母向______（填“左”或“右”）调节．
（2）用调节好的天平测样石的质量，所用的砝码和游码的位置如图乙所示，质量为______g．用量筒测出样石的体积如图丙所示，体积为______cm³，样石的密度为______g/cm³．
（3）在加工中，该石块的密度将______（选填“变大”、“变小”或“不变”）．

某实验小组在测滑轮组机械效率的实验中得到的数据如下表所示，实验装置如图所示．

实验次数	1	2	3
钩码重G/N	4	4	6
钩码上升高度h/m	0.1	0.1	0.1
绳子拉力F/N	1.8	1.4	2.4
绳端移动距离s/m	0.3	0.5	0.3
机械效率η	74%	①	②

（1）表中①处应填______，②处应填______；
（2）请在图乙中画出滑轮组的绕绳方法．通过实验1和实验2的数据分析可得出结论：使用不同的滑轮组，提升相同的重物时，动滑轮的个数越多，滑轮组的机械效率______；
（3）比较实验1和实验3可得正确结论：使用同一滑轮组，______，可以提高滑轮组的机械效率．

如图是某实验小组做的“探究滑动摩擦力与哪些因素有关”的实验．

①实验中要求必须水平匀速拉动弹簧测力计，这样做的目的是：
______．
②分析甲、乙两次实验现象，可以得出的结论：
______．
③分析乙、丙两次实验现象，能否得出一个科学的结论？为什么？
______．
④分析甲、丁两次实验现象，可以得出的结论：
______．

市政府投入巨资，对干将路沿街实施景观改造，施工中，一工人利用如图所示的定滑轮将一桶沙匀速拉到10m高处，沙重为90N，所用的拉力为100N．
求：（1）有用功是多少？
（2）总功是多少？
（3）定滑轮的机械效率是多少？

某建筑工地为了搬运建材，采用的滑轮组示意图如图所示．钢丝绳的拉力F由电动机提供．此滑轮组在30s内将质量为450kg的建材匀速提升了6m，拉力F所做的功为36000J，不计绳重和轴摩擦，g取10N/kg．
试求：（1）滑轮组的机械效率．
（2）钢丝绳移动的速度．
（3）此滑轮组的机械效率小于1的原因是什么？

如图所示，物体A是正方体铁块，边长是20cm．当水平拉力F=80N时，物体A恰好做匀速直线运动．已知ρ_铁=7.8×10³kg/m³，物体A运动时受到地面的阻力是物重的0.3倍．试求：
（1）该物体A的质量；
（2）该滑轮组的机械效率．

发生地震时，被困在建筑物废墟中的人向外界求救的办法之一是用石块敲击铁管，这是利用声音可以在（填“固体”、“液体”或“气体”）中传播且传声效果好的道理；但在发生矿难时，被困地底下的人不能用石块敲打铁管，这是因为用石块敲打铁管时，通过的方式增大了它们的内能，可能会碰出火星引起瓦斯爆炸．
