如图所示电路中，只闭合S₁时，能发光的电灯是；当S₁、S₂都断开时，能发光的电灯是；当S₁、S₂都闭合时，能发光的电灯是，它们的连接方法属于．

如图所示，V₁测量两端的电压；V₂测量两端的电压；V₃测量两端的电压，其中电压表V₁、V₂和V₃的示数分别为U₁、U₂和U₃，则三个电表示数之间存在的关系式是．

如图所示的电路里，在圆圈a，b，c上连接适当电表，使灯L₁和L₂并联且能发光，那么a应是；b是；c是．

某同学在研究杠杆的平衡条件的实验中：
（1）在未挂钩码时，发现杠杆右端上翘，则应把杠杆右端螺母向    调（选填“左”或“右”），直至杠杆在水平位置平衡．实验前，调节杠杆水平平衡的目的是：    ；
实验时，选用水平平衡位置研究这个实验的目的是：    ．
（2）调平后，他在左边四格处挂了一个钩码，又在右边1格处挂了同样的4个钩码，杠杆刚好在水平位置平衡，则他认为杠杆的平衡条件也可以为动力+动力臂=阻力+阻力臂，他的结论对吗？    ．原因是    ．
（3）去掉左边钩码，用弹簧测力计在四格处向下拉，也可以使杠杆平衡，如每个钩码质量是50g，则杠杆平衡时，弹簧秤的示数应该是    N．实验发现，弹簧秤示数大于计算值，原因可能是    ．（g=10N/kg）

在如图所示的电路中，已知A的读数是1.2A，流过L₁的电流是流过L₂的电流的2倍．
求：（1）流过L₂的电流I₂= A；
（2） A₁表所取量程为：．

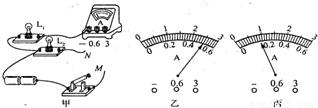

如图甲所示，用电流表测电流．（1）若将线头M、N都接到电流表为“0.6”接线柱上，此时电流表的示数如图乙所示．则电流表测的是灯的电流，大小为 A．
（2）将线头M连接且N连接，可使电流表的示数最大．若此时，电流表的示数如图丙所示，则两次电流表示数相减，可得流过灯的电流，大小是 A．

用滑轮组拉出陷入泥中的汽车．在图中画出最省力的绳子绕法．

如图所示，画出使杠杆AB在图位置静止时所用最小力F的作用点和方向

在“测滑轮组机械效率”的实验中，用同一滑轮组进行了两次实验，实验数据如下表所示．

序号	钩码重G/N	钩码上升的高度h/cm	弹簧测力计的示数F/N	弹簧测力计移动的距离S/cm
1	2	5	0.6	25
2	4	8	1.1

（1）在表格的空格处，填上合适的数据．
（2）在图中用笔画线代替细绳组装滑轮组．
（3）第1次实验测得滑轮组的机械效率为______．
（4）如果将重为3N的钩码挂在同一滑轮组下，根据题中已有的信息可以判断出这时滑轮组的机械效率应在______到______范围内．（保留两位有效数字）

请根据甲图中的电路图用笔画线在乙图画出相应的实物图．（其中A₁的量程为0～0.6A，A₂的量程为0～3A）
