如图所示，是一连入电路的电流表的示意图，指针所指的示数为______A．

某同学自制了如图所示的装置，当闭合开关后，小磁针的N极将______（填转动方向）；若用甲乙吸大头时，______能吸较多的大头针，这是______．

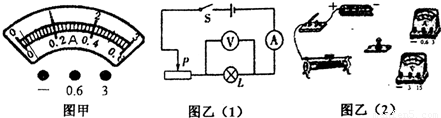

小明在做“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V（阻值约为10Ω）．
（1）他在检查仪器时，发现电流表指针如图所示，则接下来的操作是______．
（2）图甲中是小明画出的实验电路图，请你根据电路图用笔画线代替导线，帮他将图乙未完成的电路连接好，要求：电流表、电压表选择合适的量程；滑动变阻器的滑片向右移动时，连入电路的阻值变小；导线不能交叉．

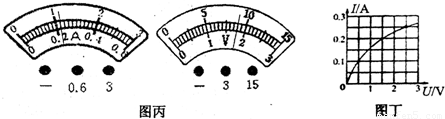

（3）经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图丙所示，则此时流过小灯泡的电流是______A，灯泡两端的电压是______V，灯泡的实际功率是______W．
（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，小明画出了小灯泡电流随其两端电压变化的关系图象（如右下图），根据图象提供的信息，计算出小灯泡的额定功率为______W，小灯泡灯丝电阻随电压增大而______（选“增大”、“减小”、或“不变”）

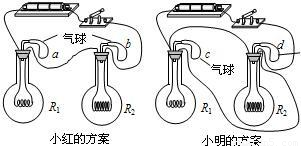

小红和小明分别用下图所示的装置，探究电流一定时，电流产生的热量与电阻的关系．他们分别将两段阻值不同的电阻丝（R₁＜R₂）密封在完全相同的烧瓶中，并通过短玻璃管与气球相连．（设他们所用的各种同类器材性能相同）

（1）在这个实验中电流产生热量的多少是通过______体现出来的．
（2）他们同时开始进行实验，在a、b、c、d四个气球中，鼓起来最快的是______．
（3）小红和小明的实验方案有一个是错误的，请针对错误的实验进行简要的评估．（说明谁的方案是错误的，以及错误的原因）
答：______．

办公室里有个自动电热水瓶，如图所示和表格是它的原理及参数．A为自动温控开关，当水的温度达到设定温度时自动断开电路；低于设定温度时，自动接通电路．请你通过分析来进行计算：
（1）电热水瓶放出的热量90%被这些水吸收，烧开一瓶20℃的水（标准大气压），电热水瓶应正常工作多长时间？
（2）黄灯亮时电热水瓶处于保温状态还是加热状态？保温元件R工作时的电阻是多大？（指示灯消耗的功率可以忽略．保温功率是指整个电路消耗的功率）

型号	P2L55一B
电源	AC220V 50Hz
加热功率	800W
保温功率	40W
水容量	2.0L

如图是一种居民楼电梯结构的截面示意图．A为电梯厢，厢底有两个动滑轮B，其功能相当于一个动滑轮，使用两个动滑轮的好处是能帮助电梯保持稳定．C为配重，起平衡作用．在拉力F作用下电梯厢能在电梯井口沿竖直通道上下运行．现有10个人同时乘坐电梯（每个人的质量均按60kg计算），电梯厢以0.5m/s的速度匀速上升时，拉力为F₁，F₁的功率P₁为10kW，动滑轮B的机械效率为η₁；电梯厢运行了12m后，从电梯中下去了5个人，此后电梯厢以0.5m/s的速度匀速上升时，拉力为F₂，F₂的功率为P₂，动滑轮B的机械效率为η₂．（不计绳重及滑轮摩擦，g取10N/kg）
求：（1）η₁：η₂；
（2）拉力F₂的功率P₂．

北国的冬天，真的很美．一代伟人毛泽东曾有诗词“北国风光，千里冰封，万里雪飘，望长城内外，惟余莽莽…”的描述，其中冰的形成属于物态变化中的（）
A．熔化
B．凝固
C．液化
D．凝华

为节能环保，国务院规定机关、商场等单位夏季室内空调温度设置不得低于（）
A．14℃
B．18℃
C．22℃
D．26℃

关于物体的内能，下列说法中正确的是（）
A．物体运动的越快，物体的内能越大
B．物体举得越高，物体的内能越大
C．温度为-40℃的冰块没有内能
D．火箭点火升空过程中将燃料燃烧时放出的内能转化为机械能

如图，在四个电路中，符合电路组成条件且连接正确的是（）
A．
