用笔画线表示导线.将图甲中的电路连线完成．要求:灯泡L1与L2并联,用电流表测L1中的电流．闭合开关后.电流表的指针如图乙所示.则通过L1的电流为 A．——青夏教育精英家教网——

用笔画线表示导线，将图甲中的电路连线完成．要求：灯泡L₁与L₂并联；用电流表测L₁中的电流．闭合开关后，电流表的指针如图乙所示，则通过L₁的电流为______A．

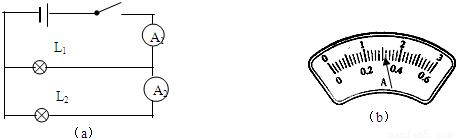

在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路．当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L₂的电流为______A，10s内通过灯L₁的电量为______C．

在下图甲中，闭合开关后，通过灯泡L_l的电流为0.5A，通过灯泡L₂的电流为0.4A．试根据图甲将图乙中的实物用铅笔线表示导线连接起来．

在如图所示的电路，在右边的方框内画出相应的电路图．

如图甲所示，当闭合开关时，电流表的示数将 ______（填“不变…‘增大”或“减小”），这是因为 ______；如图乙所示，当闭合开关时，电流表的示数将 ______（填“不变”、“增大”或“减小”），这是因为 ______．

在如图所示的电路中，开关闭合时，电流表A₁的示数是0.12A，A₂的示数是180 mA，求电流表A的示数是多少安？

五颜六色的小彩灯给街道、商店和旅游区增添了热闹的气氛．一串小彩灯的灯泡往往有四五十只，这么多的小彩灯是如何连接的呢？小明同学草市场上买了一串小彩灯，按下列步骤进行实验探究：
（1）把所买的这串小彩灯接入电路，闭合电键后发现所有的小彩灯均发光．取下任意一盏小彩灯，闭合电键后发现全部小彩灯均不发光．根据上述实验现象可知每盏小彩灯间是以______方式连接的．
（2）用电流表测量出这串小彩灯全部发光时通过每盏小彩灯的电流，则通过每盏小彩灯的电流大小有何关系？

某同学在做用电流表测电流的实验中连接成如图所示的电路测灯泡的电流．
（1）该图测L₂灯的电流，电流表的连接有什么错误？
（2）如果要测L₁灯的电流，只允许变动原图中一根导线的一个端点的接线位置，请在图中用虚线标出．
（3）在（2）问改动的基础上，若要测通过L₁、L₂两灯的电流之和，而且又允许再动一根导线上一个端点的接线位置，请在图中用虚线标出．

在用“电流表测电流”的实验中，小红同学连接的电路如图所示．
（1）闭合开关，观察灯泡L₁、L₂的发光情况是 ______；两电表A_l、A₂的指针偏转情况是 ______．
（2）请你在原图上适当改动导线的连接，使电流表A_l、A₂分别测量L₁、L₂支路的电流．（要求：在需改动的导线上打“x”，用笔将改动后的导线画出来，导线不能交叉，改动尽可能少）．

我们知道，测量时总存在误差，通常将测量值与真实值之差叫做绝对误差．初中电学实验中所用电流表的准确度等级-般是2.5级的．2.5级电流表的含义是，用该电流表测量时的最大绝对误差不超过满刻度值的2.5%．下表给出了用2.5级电流表测量电流时，电流表指针的偏转角度与百分误差（即最大绝对误差与电流表读数之比的百分数）之间的关系．

电流表指针的偏转角度	量程为0-0.6A电流表的读数	百分误差
满刻度	0.60	2.5%
满刻度的二分之一	0.30	5.0%
满刻度三分之一	0.20	7.5%
满刻度四分之一	0.15	10%
满刻度十分之一	0.06	25%
满刻度二十分之一	0.03	______

（1）上表中的最后一空处相应的百分误差应是______%．
（2）从上表中的数据可以看出，该电流表的指针偏转的角度越大，百分误差______（选填“越大““越小“或“不变“）．
（3）如果用准确度等级是2.5级的电流表进行测量时要求百分误差小于3.75%．则该电流表指针的偏转角度应大于满刻度的______．
