小明在进行“测量小电灯的功率”的实验时，实验台上给他提供的器材有：6V蓄电池、电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）、滑动变阻器（50Ω、1.5A）、额定电压为2.5V的小电灯（正常发光时的电阻约为7Ω）、开关各一个，导线若干．
（1）小明在实验中电流表应该选择 ______的量程．

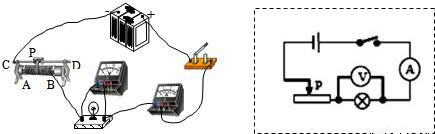

（2）他连接的实物电路如图所示，请你在虚线框内画出该电路图．
（3）闭合开关前应把滑动变阻器滑片的位置调到 ______（填写“C”或“D”）端．
（4）闭合开关后，小明发现灯泡不发光，电流表的示数为零，电压表的示数为6V，产生此故障的原因可能是下列情况中的 ______和 ______．（填写序号）
A、小电灯短路 B、小电灯的灯丝断了
C、小电灯的灯座接触不良 D、电压表的正、负接线柱接反
E．变阻器滑片放在了最小阻值处
（5）排除故障后，调节滑动变阻器测得如表所示的三组数据．则小电灯的额定功率为 ______W．
（6）小明发现，由表中数据计算可知：小电灯亮度不同时灯丝的电阻不相等．你认为造成这种结果的原因是 ______．
（1）小明在实验中电流表应该选择 ______的量程．
（2）他连接的实物电路如图所示，请你在虚线框内画出该电路图．
（3）闭合开关前应把滑动变阻器滑片的位置调到 ______（填写“C”或“D”）端．
（4）闭合开关后，小明发现灯泡不发光，电流表的示数为零，电压表的示数为6V，产生此故障的原因可能是下列情况中的 ______和 ______．（填写序号）
A、小电灯短路 B、小电灯的灯丝断了
C、小电灯的灯座接触不良 D、电压表的正、负接线柱接反
E．变阻器滑片放在了最小阻值处
（5）排除故障后，调节滑动变阻器测得如表所示的三组数据．则小电灯的额定功率为 ______W．
| 实验次数 | 1 | 2 | 3 |
| 电压U/V | 2.0 | 2.5 | 2.8 |
| 电流I/A | 0.30 | 0.36 | 0.38 |
市政府投入巨资，对干将路沿街实施景观改造，施工中，一工人利用如图所示的定滑轮将一桶沙匀速拉到10m高处，沙重为90N，所用的拉力为100N．
小明在研究性学习活动中，查阅到一种热敏电阻的阻值随温度变化的规律如下表，并将该型号的热敏电阻应用于如图所示由“控制电路”和“工作电路”组成的恒温箱电路中．
“控制电路”由热敏电阻R1、电磁铁（线圈阻值R=50Ω）、电源U1、开关等组成，当线圈中的电流大于或等于20mA时，继电器的衔铁被吸合，右边工作电路则断开；
“工作电路”由工作电源U2（U2=10V）、发热电阻R2（R2=5Ω）、导线等组成．问：
（1）工作电路工作时的电流为多大？电阻R2的发热功率为多大？
（2）若发热电阻R2需提供1.2×104J的热量，则工作电路要工作多长时间（不计热量的损失）？
（3）若恒温箱的温度最高不得超过50℃，则控制电路的电源电压U1最小值为多大？
0 83941 83949 83955 83959 83965 83967 83971 83977 83979 83985 83991 83995 83997 84001 84007 84009 84015 84019 84021 84025 84027 84031 84033 84035 84036 84037 84039 84040 84041 84043 84045 84049 84051 84055 84057 84061 84067 84069 84075 84079 84081 84085 84091 84097 84099 84105 84109 84111 84117 84121 84127 84135 235360
| 温度/℃ | … | 30 | 40 | 50 | 60 | 70 | … |
| 热敏电阻阻值/Ω | … | 350 | 300 | 250 | 210 | 175 | … |
“工作电路”由工作电源U2（U2=10V）、发热电阻R2（R2=5Ω）、导线等组成．问：
（1）工作电路工作时的电流为多大？电阻R2的发热功率为多大？
（2）若发热电阻R2需提供1.2×104J的热量，则工作电路要工作多长时间（不计热量的损失）？
（3）若恒温箱的温度最高不得超过50℃，则控制电路的电源电压U1最小值为多大？
