在A点画出使杠杆在图示位置平衡的最小力F的示意图．

仔细观察如图所示实物电路，只加一根导线，使电路成为并联电路．

如图所示，在“研究物体动能与哪些因素有关”的实验中，让小车从斜面上滑下后撞击木块．
（1）实验中通过观察______可知物体动能的大小．
（2）让小车从不同的高度由静止开始滑下是为了______；这样设计的目的是为了研究______．
（3）为了研究动能与质量关系应采取的措施是______．

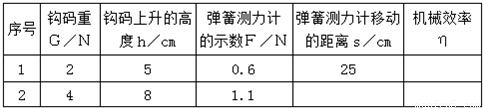

在“测滑轮组机械效率”的实验中，用同一滑轮组（如图所示）进行了两次实验，实验数据如下表所示．（1）在表格的空格处，填上合适的数据．

（2）实验过程中若未能沿竖直方向匀速拉动弹簧测力计，测出拉力后算出的机械效率将______（偏大/偏小/不变）．
（3）有同学根据上述实验数据分析认为：机械效率的大小可能跟重物提升的高度有关．为了验证上述猜想，你认为应如何改进实验验证这一猜想．利用同一个滑轮组，在下面挂同一个物体，提升不同的高度，测出有关的量计算出机械效率加以比较．
（4）如果将重为3N的钩码挂在同一滑轮组下，根据题中已有的信息可以判断出这时滑轮组的机械效率应在______范围内．

把铜片和铁片插到菠萝中，就成为一个水果电池
（1）铜片和铁片哪个是正极？写出你的判断方法______
（2）换用其他的不同金属或水果再做一个水果电池．在做过的水果电池中，用哪两种金属做电极、用什么样水果得到的电压最高？某同学通过实验得到下面的实验数据：

你的实验结论是______
（3）在探究的过程中，有同学提出猜想水果电池的电压可能与：
①两金属片之间的距离有关
②两金属片插入水果中的深度有关
请你设计研究水果电池的电压与两金属片插入水果中的深度是否有关的实验，
要求：写出实验步骤______
（4）如果设法用自制水果电池为小灯泡供电，为了使小灯泡的亮度明显一些，你可以怎样做？______（说出一点即可）．

如图，从一个不能打开的盒子（内有电池组等元件）上的两个小孔中伸出一段细软的长导线．在不断开该导线的情况下，设计两种不同的方法判断该导线中是否有电流．写出每种方法所用器材，主要实验步骤及判断导线中是否有电流的方法．
方法一：
方法二：

在“测小灯泡的电功率”实验中：
（1）如图是小明同学没有连接完的实物电路，请你用笔画线代替导线，将实物电路连接完整（要求滑片向右滑时灯泡变暗）
（2）小明同学在连接电路时，将最后一根导线接好后，就看到灯泡发光，而且比正常发光时要亮，同时电压表指针偏转角度较小．则他连接电路的过程中，不符合要求的是：
①______；
②______；
③______．
（3）小明正确连接好电路，闭合电键时记录了第1组数据；当小灯泡正常发光时记录了第2组数据；把滑片移到端点时小灯泡闪亮一下，后熄灭，并记录了第3组数据，如上表所示．分析表格中的数据可知，他所用电源的电压为______V，小灯泡额定功率为______W，滑动变阻器的最大阻值为______Ω．

物理量实验序号	电压表示数	电流表示数	小灯亮暗程度
1	1.3V	0.17A	暗
2	2.0V	0.22A	正常发光
3	3.0V	0A	不发光

如图电路中，电源电压恒定，L是标有“6V 3.6W”的小灯泡，电阻R₁=R₂=10Ω．求：
（1）当S₁S₂都闭合时，小灯泡正常发光，电流表示数是多大？电路中的总电功率多大？
（2）当S₁S₂都断开时，电压表的示数是多大？灯泡的实际功率是多大？

一家用电热水器的铭牌如下表所示．根据铭牌所提供的信息，解答下列问题：

幸福牌全自动电热水器
容积：12L	型号：XF2006-78K
净重：22kg	类别：防触电保护Ⅱ
额定功率：2kw	编号：200700985
额定电压：220V	出厂日期：2008年5月16日
幸福厨房设备有限公司制造

（1）为安全起见，该电热水器使用的插座应选用图中的哪一个？
（2）该电热水器正常工作时电热丝的电阻多大？
（3）将该电热水器装满水加热，使水温由20℃升高到60℃，水需要吸收多少热量？[C_水=4.2×10³J/]
（4）若电热水器正常工作时电热丝所产生热量的80%被水吸收，则第（3）问中的加热过程需多少时间？

有一种半导体，其电阻的大小随温度的变化而明显改变，利用这种半导体材料制成的电阻叫热敏电阻．利用热敏电阻可以用来测量温度的变化，且反应快，精度高．
李明同学想用热敏电阻设计一个电路，来检测他家蔬菜大棚内温度的变化．于是，他买来了一个热敏电阻，该热敏电阻的阻值随温度变化的图象如图所示．他又到实验室给老师借来了一块电流表、一个开关和6V的电源．请你利用这些器材帮他设计一个能直接观察大棚气温变化的电路．
（1）请你在方框中画出你设计的电路图．

（2）若将电流表刻度盘上的电流刻度换成相应的温度刻度，这样电流表就改造成了气温表．若电流表选用0-0.6A的量程，请你计算说明改造成的气温表的0℃应与电流表刻度盘的什么刻度对应？该气温表能测量的最高温度是多少？
（3）当大棚内的温度为28℃时，该电路消耗的功率是多少？
