如图所示电路中.电源电压适当.要使电铃和电灯同时有电流通过.应断开开关 .闭合开关．——青夏教育精英家教网——

如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，应断开开关，闭合开关．

如图所示，这是一个电表的表盘．也许你没有见过，但根据已学知识可知，该电表使用前也需校零、观察并明确和；使用该表所测量的物理量是，图中示数是．

如图所示，电源电压保持不变，R₁为一热敏电阻，其阻值随温度的降低而增大．现往R₁上擦一些酒精后，热敏电阻的温度（升高/降低），电流表的读数（变大/变小）．

如图，试画出缝纫机脚踏板所受动力、阻力的力臂．

如图，小明站在地面上能用较小的力通过滑轮组将重物提起来，请画出滑轮组的绕线．

投影机的光源是强光灯泡，发光时必须用风扇给它降温．现想设计投影仪的电路，要求：带动风扇的电动机先启动后，灯泡才可以发光；电动机未启动，灯泡不可以发光．请画出符合设计要求的电路图．

学习了功率的概念后，小军和同学们想测一测自己上楼的功率，他们决定从一楼登上三楼，
测出小组内每个同学的功率并看谁的功率最大．
（1）测量所需要的器材有：______．
（2）同学们设计的测量步骤如下，其中多余的是（______）
A．测出每个同学的质量或体重
B．测出楼梯的总长度
c．测出一楼到三楼的竖直高度
D．测出每个同学上楼梯所用的时间
E．算出每个同学上楼梯的功率
（3）请你帮小军设计一个测自己上楼功率的实验记录表格．

某兴趣小组决定对“影响滑轮组机械效率大小的因素”进行研究，对于这个问题，他们提出了以下几种猜想：
猜想l：滑轮组的机械效率可能与被提升物体的物重有关；
猜想2：滑轮组的机械效率可能与被提升物体上升的高度有关；
猜想3：滑轮组的机械效率可能与动滑轮的重有关；
小明用如图17甲所示的滑轮组进行了三次实验，实验数据如下表：
（1）小明这个实验是为了验证猜想______；
（2）分析表中数据，回答以下问题：

①表中有一个数据的记录是错误的，错误的数据是______；
②第3次实验中滑轮组的机械效率是______；
（3）根据小明的实验，你可以得出的结论是滑轮组的机械效率与______．
（4）小强和同学们组装了如图所示的甲、乙两个滑轮组（每只滑轮重都相同，不计摩擦和绳重），用这两个滑轮组还可以验证猜想______（填序号）．

在探究“串联电路电压的规律”实验中：

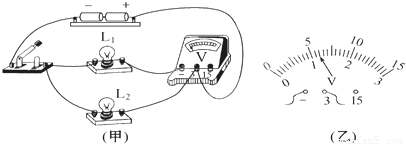

（1）要用电压表测灯L₂两端的电压．连接电路如图甲所示．图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．
（2）改正电路后，闭合开关．如图乙所示，电压表的示数为______V，若电源电压为3V，则灯L₁两端的电压是______V．

现有几根锰铜合金丝和镍铬合金丝，其规格如右表所示．请你设计实验方案，在不剪断合金丝的前提下，比较锰铜合金丝和镍铬合金丝这两种材料的导电性能．

编号	材料	长度	横截面积
A	锰铜合金	0.5m	2.0mm²
B	锰铜合金	1.5m	1.5mm²
C	锰铜合金	1.8m	1.0mm²
D	锰铜合金	2.0m	0.5mm²
E	镍铬合金	0.3m	2.0mm²
F	镍铬合金	1.3m	1.5mm²
G	镍铬合金	1.5m	1.0mm²
H	镍铬合金	2.0m	0.5mm²

（1）应选用编号为______的锰铜合金丝和编号为______的镍铬合金丝进行实验．
（2）选择实验器材并根据所选器材，画出一个能反映实验方案的电路图．
