如图是家庭电路中的一部分电路，请把熔丝和插座、开关和电灯正确地接入电路．

如图，画出螺线管的绕线方法并连接电路，且使两螺线管串联连接，靠近端相互排斥．

如图所示，碳棒A、B立在硫酸铜溶液里，通电后，碳棒A上析出红色的铜，根据这一现象可以判定，电源C端是______极．

如图（甲）、（乙）所示，把M、N分别跟废日光灯管中的钨丝和废灯泡灯芯（钨丝已断）连接，观察钨丝和灯泡灯芯加热前后电流表的示数变化情况，其中（甲）图中电流表的示数将 ______，此现象表明 ______．（乙）图中电流表的示数将 ______，此现象表明 ______．

如图（甲）、（乙）两个实验装置中，图甲研究的是 ______现象，根据乙图的实验原理可以用来制成 ______．

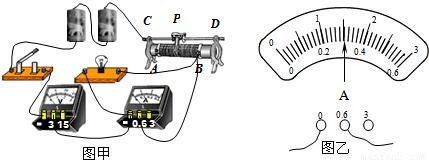

在做“测定小灯泡功率”的实验时，小明同学连接的实物电路如图甲所示．其中小灯泡的额定电压为2.5V，额定功率小于1W．

（1）同组的小林同学在检查线路时，发现有一根导线连接错误．请你在图中用“×”标出这根错接的导线，并画出改接后的导线（不能与其他导线交叉）．
（2）电路错误改正后，将滑动变阻器的滑片移至A端，闭合开关后，发现小灯泡不亮，电流表无示数，电压表的示数接近3V．发生这种现象的原因可能是______．
（3）排除故障后，再闭合开关，移动滑动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率为______W．

如图是研究物体动能大小跟哪些因素有关的实验．实验时将大小不同的实心钢球从斜槽上滚下，经过A处时撞在一个小木块上，钢球将小木块推过一段距离．这个实验是通过钢球对木块______来研究钢球在A位置时的动能大小的．
（1）比较甲、乙两图，可知______在相同时，______越大，动能就越大．
（2）比较乙、丙两图，可知______在相同时，______越大，动能就越大．

用4个相同的酒精灯给四只金属块加热，测出它的温度和加热时间如下表：[C_铜=3.9×10²J/]

序号	金属块	质量m/g	初温t/℃	末温t/℃	升高的温度 △t/℃	加热时间（min）
1	铜块	200	10	30	20	2
2	铜块	400	10	30	20	4
3	铜块	400	10	55	45	9
4	某金属块	400	10	55	45	3

请回答：（1）实验中加热选用相同的酒精灯的目的是 ______．
（2）比较1、2两组数据可得：物体吸收的热量跟 ______有关．
（3）比较 ______两组数据可得，物体吸收的热量跟温度的变化有关．
（4）比较3、4两组数据可得物体吸收的热量还 ______跟有关．
（5）从表中的数据可得某金属的比热容为 ______J/

在质量为400g的铝壶里盛有2kg的25℃的水，给铝壶加热，当水吸收了4.2×10⁴J的热量后温度升高了多少？这个过程中，铝壶吸收的热量为多少J？需要完全燃烧多少kg的烟煤？
[C_铝=8.8×10²J/，q_煤=2.9×10⁷J/kg]

如图，某人用300N的拉力，在30s内将重960N的物体匀速提高2 m，（绳重及摩擦力不计）求：
（1）有用功和总功；
（2）滑轮组的机械效率和动滑轮总重；
（3）人拉绳的功率．
