某同学做“测定一个小灯泡的功率”的实验，所用灯泡的额定电压是2.2V．
（1）如图是他实验的电路，但连接不完整，请你给帮他完成电路的连接．
（2）电路连接完整后，当向右移动变阻器的滑片P时，电压表的示数将______，电流表的示数将______．（填变化情况）
（3）实际实验的有关记录与计算如下表：
该同学注意到灯的亮度变化是：第二次比第一次暗，第三次比第一次更亮．你认为，根据他观察的现象和实验数据分析，可得出一些什么结论呢？请说出两点（这两点的意思应不同）：
①______；②______．
（4）他还注意到，这个实验记录也可以用来计算灯丝的电阻，并完成了有关计算如下表格：
这位同学有些纳闷儿：导体的电阻不是与电压、电流无关吗？怎么三次计算的灯丝电阻却不一样呢？请你对此作出两种可能性的解释：①______；②______．
（1）如图是他实验的电路，但连接不完整，请你给帮他完成电路的连接．
（2）电路连接完整后，当向右移动变阻器的滑片P时，电压表的示数将______，电流表的示数将______．（填变化情况）
（3）实际实验的有关记录与计算如下表：
| 实验次数 | l | 2 | 3 |
| 电压（V） | 2.20 | 1.50 | 2.50 |
| 电流（A） | 0.22 | 0.16 | 0.24 |
| 功率（w） | 0.484 | 0.24 | 0.60 |
①______；②______．
（4）他还注意到，这个实验记录也可以用来计算灯丝的电阻，并完成了有关计算如下表格：
| 实验次数 | 1 | 2 | 3 |
| 电压（V） | 2.20 | 1.50 | 2.50 |
| 电流（A） | 0.22 | 0.16 | 0.24 |
| 灯丝电阻（Ω） | 10.00 | 9.38 | 10.42 |
阅读图文，回答问题．
与伟大同行

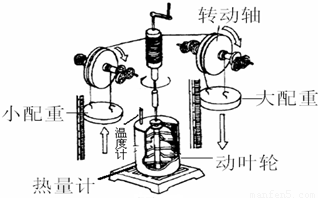

这是一个著名物理学家发现一个伟大定律的实验装置!仔细观察后回答：
（1）装置中的两个配重的重量不等，释放后大配重下降，小配重上升；通过反复对调左右两个配重，会使动叶轮不停地转动，从而导致热量计中水的温度______（填变化情况），原因是______．实现的能量转化是：______．
（2）实验中科学家某次测得了的数据如下：
小配重重力G小=100N，
大配重重量G大=520N
每升降一次配重各自移动的距离h=1m，热量计中水的质量m=500g，升降次数与水温变化的关系：
通过分析数据，科学家得出了结论：在上述现象中能量是守恒的!请你帮他补出计算、判断过程（只需分析一次实验）：
（3）本实验中的误差主要来源于______．
（4）知道吗？那个著名物理学家叫焦耳!那个伟大的定律叫能量守恒!刚才你所经历的正是这个伟大工作的一个缩影．对此谈谈你的感受：______．
与伟大同行
这是一个著名物理学家发现一个伟大定律的实验装置!仔细观察后回答：
（1）装置中的两个配重的重量不等，释放后大配重下降，小配重上升；通过反复对调左右两个配重，会使动叶轮不停地转动，从而导致热量计中水的温度______（填变化情况），原因是______．实现的能量转化是：______．
（2）实验中科学家某次测得了的数据如下：
小配重重力G小=100N，
大配重重量G大=520N
每升降一次配重各自移动的距离h=1m，热量计中水的质量m=500g，升降次数与水温变化的关系：
| 升降次数 | 1 | 2 | 3 | 4 | 5 | 6 |
| 温度变化/℃ | 0.2 | 0.39 | 0.59 | 0.78 | 0.98 | 1.18 |
（3）本实验中的误差主要来源于______．
（4）知道吗？那个著名物理学家叫焦耳!那个伟大的定律叫能量守恒!刚才你所经历的正是这个伟大工作的一个缩影．对此谈谈你的感受：______．
如图所示，是小宾同学测定滑轮组机械效率的装置．
（1）小宾同学实验中测量的有关数据如下表，请你根据表中数据画出实验中滑轮组的绕线，并填好下表的空格
（2）请根据实验结论及相关知识判断，下列说法正确的是（______）
A．滑轮组的机械效率大小只取决于摩擦及动滑轮的重力，与被提物重无关
B．对同一滑轮组，所提物体重力越小，机械效率越高
C．在不计绳重及摩擦时，机械效率的大小与绳子的绕法无关
D．滑轮组的机械效率越高，所做的有用功就多．
0 83734 83742 83748 83752 83758 83760 83764 83770 83772 83778 83784 83788 83790 83794 83800 83802 83808 83812 83814 83818 83820 83824 83826 83828 83829 83830 83832 83833 83834 83836 83838 83842 83844 83848 83850 83854 83860 83862 83868 83872 83874 83878 83884 83890 83892 83898 83902 83904 83910 83914 83920 83928 235360
（1）小宾同学实验中测量的有关数据如下表，请你根据表中数据画出实验中滑轮组的绕线，并填好下表的空格
| 次数 | 钩码重G/N | 钩码上升高度h/m | 拉力F/N | 细线自由端移动的距离S/m | 机械效率η/100% |
| 1 | 1.0 | 0.2 | 0.8 | 0.4 | ______ |
| 2 | 3.0 | 0.3 | ______ | 0.6 | 75 |
A．滑轮组的机械效率大小只取决于摩擦及动滑轮的重力，与被提物重无关
B．对同一滑轮组，所提物体重力越小，机械效率越高
C．在不计绳重及摩擦时，机械效率的大小与绳子的绕法无关
D．滑轮组的机械效率越高，所做的有用功就多．
