直流电动机是根据的原理制成的．有一台额定电压为220V的电动机，正常运转时通过的电流是50A，线圈电阻是0.4Ω，电动机正常工作10min消耗的电能是 J，电流产生的热量是 J．

如图所示，是小明同学测定滑轮组机械效率的装置．

次数	钩码重G/N	钩码上升的高度h/m	拉力F/N	细线自由端移动的距离s/m	机械效率η/%
1	2.0	0.03	1.6	0.06
2	3.0	0.05		0.1	75

（1）小明同学实验中测量的有关数据如上表，请你根据表中数据画出实验中滑轮组绕线的示意图，并填好表中的空格．
（2）若提升的钩码重增加到6N，则该滑轮组的机械效率将______（选填“变大”、“变小”或“不变”）．
（3）在实验中，小明要准确读出拉力的大小应当沿竖直方向______拉动弹簧测力计．

在探究“影响电磁铁磁性强弱的因素”实验中，小明用相同的漆包线和铁钉绕制成电磁铁A和B，并组成了图所示的电路．
（1） B铁钉的钉尖是______极（选填“N”或“S”）．
（2）图中A、B上绕线相互串联的目的是______．
（3）分析图中的现象，得出的结论是：电磁铁磁性的强弱与______有关．
（4）接着，小明将滑动变阻器的滑动片向右端移动时，观察到A和B上所吸引的大头针掉落了一部分．分析这一现象，又能得出：电磁铁磁性的强弱还与______有关．

为了比较水和煤油的吸热能力，小明设计了如下实验步骤：
A．在两个同样的烧杯中，分别装入等体积的水和煤油；
B．用两支温度计分别测出水和煤油的初温；
C．在烧杯中，分别放人功率相同的电热器，加热时间相同；
D．用温度计分别测出水和煤油的末温．
小聪认为：
（1）步骤A存在的错误是：______，应改为______；
（2）步骤C，加热时间相同是为了使水和煤油______．
（3）步骤B和D是为了得出水和煤油的______．

实验课上，同学们把两个相同规格的小灯泡连接在如图甲所示的电路中，闭合开关后，两灯发光．此时，一同学不小心把L₁的玻璃外壳打破了，结果L₁熄灭，L₂却更亮了．这是为什么呢？他们提出猜想：
猜想一：可能L₁处发生断路；
猜想二：可能L₁处发生短路．
（1）根据串联电路的特点，可知“猜想一”是______（选填：“正确”或“不正确”）的．
（2）针对“猜想二”，同学们找来一只电压表，先后并联在L₁、L₂两端，如图乙所示．假如“猜想二”是正确的，则电压表并联在L₁两端时______示数（选填“有”或“无”），并联在L₂两端时______示数（选填“有”或“无”）．
（3）实验发现两次电压表均有明显读数，且L₁两端电压比L₂两端电压小，说明“猜想二”也不正确．你认为L₁熄灭、L₂更亮的原因可能是（______）
A、L₁电阻变大． B、L₁电阻变小． C、L₂电阻变小． D、L₁功率变大

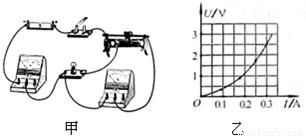

在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样．
（1）小明根据电路图连接了如图甲所示的实验电路，小刚检查后发现有一根导线连接有错误．
请你在这根导线上打“×”，并用笔画线代替导线，画出正确的连线．
（2）电路改正后，小明闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V，取下灯泡，两表的示数仍不变．出现故障的原因可能是______．
（3）故障排除后，小明开始进行实验，小刚根据测出的数据，在图乙中画出了小灯泡电流电压变化的关系图象．由图可以判断，小灯泡的额定功率为______W．
（4）根据如图乙还可以判断，小灯泡灯丝的电阻随电压的增大逐渐______，原因是______．

小明同学在科技活动中，了解到有一种热敏电阻，其电阻R随温度t变化的图象如图甲所示．请回答：

（1）热敏电阻的阻值随温度的升高而 ______（选填“增大”或“减小”）．
（2）小明想利用热敏电阻制成温度报警器．实验室中现有两只外形完全相同的电阻R₁和R₂，其中一只为热敏电阻，另一只为定值电阻（阻值不随温度的变化而变化）．为了辨别它们，小明设计了如图乙所示的电路．
①接下来小明应进行的操作步骤是．
②如何判断哪只是热敏电阻？．

随着人民生活水平的不断提高，汽车已经走进我们的家庭．小明的爸爸最近也购买了一辆轿车．请完成下面两个与汽车有关的问题．
（1）请在图中用笔画线代替导线将汽车的启动原理图连接完整．说明：当钥匙插入仪表板上的钥匙孔并转动（相当于闭合开关），电动机（M）工作，启动轿车；电磁铁的工作电压小于电动机的工作电压．

（2）若轿车在标准的水平公路上以80Km/h的速度匀速行驶时，每行驶100Km消耗汽油9L．已知汽油的热值为3.3×10⁷J/L，轿车前进过程中，汽油完全燃烧产生的内能有30%转化为轿车前进时克服摩擦阻力所需要的能量．求轿车在上述行驶过程中受到的牵引力是多大？

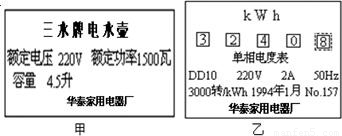

一般来说，家庭电路中的用电器工作的电压并不等于额定电压．家庭里通常不备电压表，但借助电能表可以测出用电器的实际工作电压．若在电路中只接入一个电热水壶（壶中盛有4Kg、20℃的水），电热水壶的铭牌和电能表的铭牌如图甲、乙所示．测得电能表的转盘转过125转的时间为121s．
（1）这段时间内电热水壶消耗的电能是多少焦？
（2）如果电热水壶消耗的电能有70%转化为水的内能，则壶中的水温度升高了多少℃？
（3）电热水壶中电热丝的电阻是多大？
（4）电热水壶工作的实际电压是多少？

小明同学设计的“风力测量仪”在校科技节上备受师生们的青睐．“风力测量仪”的原理如图所示．电源电压恒为6V，R为保护电阻，AB是一根长为30cm、阻值为30Ω的均匀电阻丝．OP为质量、电阻均不计的金属细杆，下端连接一个重为1N的小球P．闭合开关S，无风时，OP下垂并与电阻丝的B端接触；有风时，小球P受风力的作用，使金属细杆OP绕悬挂点O偏转，当偏转到电阻丝的A端时，电压表示数为3V．已知悬挂点O与电阻丝B端的距离为10cm，金属细杆OP始终与电阻丝AB接触良好且无摩擦，求：
（1） R的阻值；
（2）无风时电压表的示数；
（3）在水平风力作用下，当金属细杆OP在图示位置静止时，电压表示数为2V．作出F_风的力臂，并求出F_风的大小．
