为了用实验验证串联电路总电阻与各串联导体电阻的关系，现提供器材：刻度尺、5Ω、10Ω、15Ω定值电阻、电源、电压表、电流表、开关、滑动变阻器、秒表各1个，导线若干，请回答下列问题，并完成设计．
（1）串联电路的总电阻和分电阻的关系为______；
（2）根据你设计的方案，从上述器材中选择所需的器材，它们是______；
（3）画出实验电路图，并简要写出实验过程．

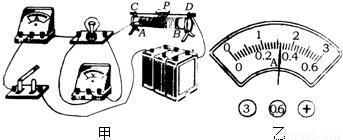

南京市某中学初三年级课外兴趣小组的同学，按照图甲所示的实物连接图做“测定小灯泡的电阻”实验（小灯泡标有“2.5伏”字样），在实验过程中得到了如下表所示的一组U和I的数据：

（1）根据实物图，在方框内画出对应的电路图．

（2）灯泡正常发光时，电流表的示数如图乙所示，请将读数填入表格中的空格处，此时小灯泡的电阻是______欧（小数点后保留一位数字）．
（3）分析比较表格中的数据可以看出，在灯丝中电流逐渐增大的过程中，灯丝的电阻______（选填“变大”、“变小”或“不变”），进一步分析表明______．

如图所示电路，定值电阻R₁=10Ω，R₂最大电阻值为10Ω，电源电压U=6V，则在移动滑动变阻器的滑片P时，电压表和电流表的示数变化范围是多少？

某物理课外活动小组按如图所示电路图连接电路，进行实验，电源电压保持不变，R₁为定值电阻，滑动变阻器R₂的最大值为25Ω，三次改变滑动变阻器滑片P的位置，得到下表的实验数据，

次数	A₁表示数（A）	A₂ 表示数（A）	V₁ 表示数（V）	V₂ 表示数（V）
1	0.4	0.4	6	6
2	0.5	0.5	7.5	4.5
3	0.6	0.6	9	3

求：（1）V表三次的示数各为多大？
（2）R₁的阻值多大？
（3）滑片P怎样移动可使R₁的电压最小？R₁的两端电压最小为多少？

下列关于电阻的几种说法中正确的是（）
A．长导线的电阻比短导线的电阻大
B．粗导线的电阻比细导线的电阻大
C．铁导线的电阻比铜导线的电阻大
D．电阻是导体对电流的阻碍作用，是导体本身的一种属性

某导线长5m，它的电阻为2Ω，将它对折后，并起来使用，则它的电阻（）
A．大于2Ω
B．等于2Ω
C．小于2Ω
D．不能确定是否变化

某导线长5m，它的电阻是10Ω，现用拉丝机将它均匀地拉长1倍，则它的电阻将（）
A．大于10Ω
B．等于10Ω
C．小于10Ω
D．不能确定是否变化

关于导体电阻的大小，下列说法中正确的是（）
A．粗细相同的两条导线，长的电阻大
B．长度相同的两条导线，细的电阻大
C．同种材料制成的长度相同的两条导线，粗导线的电阻大
D．对于大多数导体来说，当温度升高时，它的电阻就会增大

为了研究电阻跟哪些因素有关，实验中必须（）
A．保持一个因素不变，改变其它因素，比较电阻中电流的大小
B．同时变化多个因素，保持其它因素不变，比较每次电阻中电流的大小
C．一次只改变某一因素，保持其它因素不变，比较每次电阻中的电流大小
D．保持电阻两端的电压不变，同时改变某一个或几个因素，比较电阻中的电流大小

电阻R₁与R₂并联，若通过R₁的电流小于通过R₂的电流，则R₁、R₂对电流的阻碍作用是（）
A．R₁对电流的阻碍作用大
B．R₂对电流的阻碍作用大
C．R₁和R₂对电流的阻碍作用一样大
D．大小关系无法判断
