如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是（）

A．断开S_l，闭合S₂、S₃；
B．断开S₃，闭合S₁、S₂
C．闭合S_l，断开S₂、S₃；
D．闭合S₂，断开S₁、S₃

如图所示，闭合开关S时，灯泡L₁、L₂都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、C两点时，两灯都不亮；接触c、d两点时，两灯都亮．则（）

A．灯L₁断路
B．灯L₂断路
C．灯L₂短路
D．开关S断路

电路有三种状态：处处连通的电路叫；某处断开的电路叫；时电流很大，会烧坏电源．

如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线．为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：
（1）连接A和B，将测通器的m连接在D上．当n连接E时小灯泡发光，连接F时小灯泡不发光．由此可以确定为同一根导线的两端（填字母，下同）．
（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与相连时，另一端只需接触一根导线就能将两根导线辨别开．

如图所示，画出了几种常用元件及其在电路中的符号，请你在图中元件对应的空白处画出该元件的符号．

根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图．（导线不能交叉）要求：
（1）只闭合S₁时，红灯发光，绿灯不发光
（2）S₁、S₂都闭合时，两灯都发光
（3）只闭合S₂时，两灯均不发光．

如图所示，甲是玩具电风扇的电路图，请在乙图中连接它的实物电路．

根据图中的实物连接图画出对应的电路图．

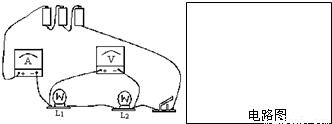

如图是一个电学实验的实物连线图，请在右边方框内画出它的电路图．

野营时，小红携带的手电筒不发光了，请你帮助找出原因．
（1）请根据图手电筒的结构示意图，将电路图补画完整．
（2）写出手电筒不发光的三种可能原因．
①______；
②______；
③______．
