如图所示是滑动变阻器连入电路的一种情况，则连入电路的电阻是（填“AP”或“BP”）部分；若要使它连入电路的电阻减小，则滑动片P应向．（填“左”或“右”）移动．

如图所示电路，开关S始终闭合，要使小灯泡L₁、L₂串联，必须闭合开关，要使L₁、L₂并联，必须闭合开关，若闭合开关则将造成电路短路．

如图所示的电路中，①②③是三个电表（两个电压表，一个电流表）．闭合开关，灯L₁与L₂串联，电路中是电流表．

在“组成串联电路与并联电路”的实验中，小张将两个灯泡和一个开关与电源连成了一个电路，闭合开关后，发现两灯都不亮，经检查，小张发现有一个灯泡与灯座接触不良，小张将这个灯泡安装好后，再次闭合开关，两灯都发光了，由此可以判定，两灯的连接关系为______．

现有电源、开关各一个、两个灯泡L₁和L₂、两个电流表A₁和A₂、导线若干．请按要求在题下方框内画出电路图并连接实物图．要求：
（1）灯泡L₁、L₂并联；
（2）开关控制整个电路；
（3）电流表A₁测灯泡L₁的电流；
（4）电流表A₂测总电流．（导线不交叉）

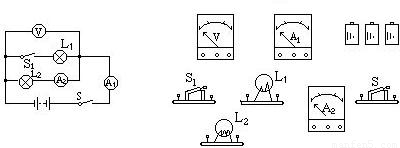

按如图所示的电路图，将实物连接起来．

在研究决定电阻大小因素的实验中换用不同导体做实验时，保持导体两端电压不变，得出如下几组实验数据：

实验次数	材料	长度	横截面积	电流（A）
1	镍铬合金线	L	S	0.16
2	锰铜合金线	L	S	0.42
3	镍铬合金线	L	S	0.32
4	镍铬合金线	L	2S	0.32

比较1、2两次实验结果可得结论 ______．
比较1、3两次实验结果可得结论 ______．
比较1、4两次实验结果可得结论 ______．

如图所示电路中，A、B、C、D是四个接线柱．
（1）要使灯L₁、L₂并联，应用导线将哪些接线柱连接起来？在图甲中完成连接．
（2）要使灯L₁、L₂串联，应用导线将哪些接线柱连接起来？在图乙中完成连接．

学校要举办科普知识竞赛，请你设计一个抢答器，要求不论哪一组按开关，主持台上的电铃要响，而且用不同颜色灯泡告示主持人是第几组按开关．按上述要求将下图所给的器件连成电路．

物理课后，小南和小雄将一块铜片和一块锌片插入西红柿，做成了一个“西红柿电池”．小南和小雄想探究“西红柿电池的电压大小与哪些因素有关”，小雄说：“可能与两金属片之间的距离有关”，小南想了想说：“也可能与两金属片插入西红柿的深度有关”．为了验证猜想是否正确，他们找来了电压表，连成了如图所示的电路．

（1）请你选择其中一个猜想，并提出验证的方法．
（2）目前人们乱扔废旧电池的现象非常普遍，请你针对这种现象，给有关部门提出一条合理建议：______．
