如图所示.电源电压为4伏.电阻R的阻值为10欧．开关S闭合后.在100秒的时间内电阻R上放出10焦的热量．已知灯L的额定功率为1.2瓦(灯丝的电阻不随温度变化).则灯L的额定电压为伏．——青夏教育精英家教网——

如图所示，电源电压为4伏，电阻R的阻值为10欧．开关S闭合后，在100秒的时间内电阻R上放出10焦的热量．已知灯L的额定功率为1.2瓦（灯丝的电阻不随温度变化），则灯L的额定电压为伏．

在图所示电路中，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为6V 时，电流表示数为0.5A；电压表的示数为7.2V时，电流表的示数为0.3A．则电阻R为 Ω，电源电压为 V．

在如图所示电路中的圈内填上电流表、电压表的符号．

如图所示，电阻箱的示数是______Ω．

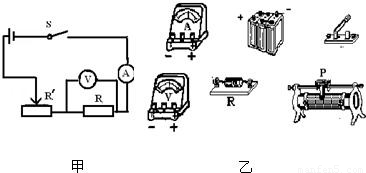

为了探究电流跟电压的关系，小亮设计了如图甲所示的电路图．
（1）请根据电路图，用笔画线代替导线将乙图中的元件连成电路．

（2）调节电路中滑动变阻器滑片的位置，改变定值电阻两端的电压，电压表、电流表的示数如表中所示，对表格中的数据进行分析，可归纳出的结论是：______．

电压U/V	2.0	4.0	6.0
电流I/A	0.11	0.20	0.29

（3）如果仍利用图甲所示的电路探究电流与电阻的关系，实验中应改变______，调节滑动变阻器滑片的位置，保持______不变，记下对应的电流值．

用伏安法测定额定电压为3伏的小灯泡正常发光时的电阻．
（1）实验的原理是______．

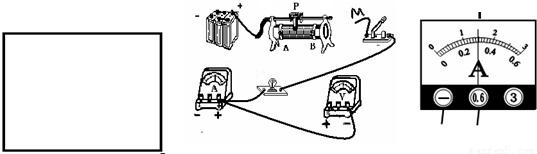

（2）在方框中画出电路图，并连接实物图．
（3）电路连接如图所示．开关S闭合前，滑片P移至变阻器的最右端时，则导线的M端应接在变阻器的______接线柱上．（填“A”或“B”）
（4）当小灯泡正常发光时，电流表的示数如图所示，通过小灯泡的电流是______安．
（5）当小灯泡正常发光时的电阻是______欧．
（6）若计算小灯泡的额定电功率，公式为______，其额定功率为______．

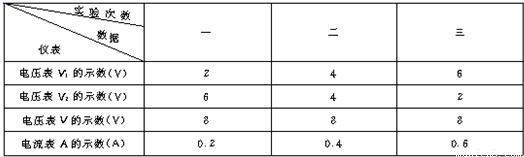

某同学按图所示的电路图进行实验：R₁为定值电阻，闭合开关S，通过改变滑动变阻器R₂滑片P的位置，使电压表V₁的示数分别为2V、4V和6V，其他电压表和电压表的示数如下表所示：

（1）对表中三只电压表的示数分析，可归纳的结论是：______．
（2）对表中电压表V₁和电流表A的示数分析，可归纳出的结论是：______．
（3）在以上三次实验中，电阻R₁的最小功率是______W，最大功率是______W．

小明在实验室连接如图所示电路，闭合开关后，三盏灯都不亮，检查电路各接线柱连接完好，电路正常．估计可能是哪一盏灯出现故障．请你用一根导线或一个电压表帮助他找出故障．判断是什么故障（灯断路或短路）并说明判断方法．

如图所示，电源电压不变，R₁=40Ω，R₂=20Ω，I₁=0.2A．
求（1） R₂两端电压；
（2）流过R₂的电流；
（3）干路电流；
（4） 100秒内电流通过R₁的电荷量Q₁．

在下图的电路中，电源电压U=15V且保持不变，R₁=4Ω，在变阻器的滑片从一端滑动到另一端的过程中，电压表示数从2V变化到6V．求：
（1）电阻R₂的阻值；
（2）变阻器R’的最大阻值．
