有两个电阻R1=3Ω.R2=6Ω.把它们分别串联在9V的电源上.并联在9V的电源上.前后两种情况中.R1两端的电压之比为 .通过R1的电流之比为．——青夏教育精英家教网——

有两个电阻R₁=3Ω，R₂=6Ω，把它们分别串联在9V的电源上、并联在9V的电源上，前后两种情况中，R₁两端的电压之比为，通过R₁的电流之比为．

现有阻值分别是10Ω、15Ω 的电阻两只，允许通过它们的最大电流分别是1A和0.6A．若将它们串联起来使用，电路两端允许加的最大电压是 V．若将它们并联起来使用，电路两端允许加的最大电压是 V．

如图所示电路，开关S闭合后，电流表的示数（填“变大”、“变小”或“不变”）；若电流表示数变化了0.1A，则电阻R= Ω．（电源电压保持不变）

如图，两个电阻R₁=R₂=20Ω，电流表A₁的示数为0.5A，
求：（1）电流表A₂的示数多大？
（2）电压表的示数多大？

将两电阻R₁、R₂串联接在电压为6V的电路上，通过R₁的电流为0.6A，R₂两端的电压为3.6V．若将两电阻并联接在同一个电路中，问：
（1）并联后的总电阻多大？
（2）通过R₁、R₂的电流各是多大？

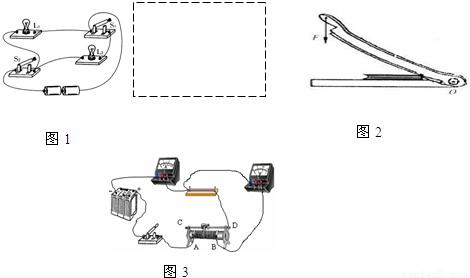

（1）如图1，根据实物图，在右边的方框内画出对应的电路图．

（2）如图2所示，用裁纸刀裁纸．加在裁纸刀上的动力为F，支点在O点，请在图中画出其对应的动力臂L．
（3）小刚在“探究通过导体的电流与电压、电阻的关系”的实验时，他连接了如图3所示的电路．但电路中有一根导线接错了，请你用笔在图中将接错的导线“×”，把正确的接线画上．

我们已进行过“科学探究：欧姆定律”，

（1）请你画出该实验的电路图．
（2）①由于电路中电流的大小受多种因素的影响，所以我们在探究某一因素变化对电流的影响时，必须保持其它因素不变，即采用了______法．

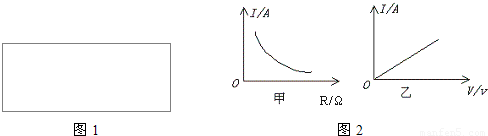

②如图是某实验小组在探究过程中，根据实验数据绘制的图象，其中表示电压不变时，电流随电阻变化的图象是______图；表示电阻不变时，电流随电压变化的图象是______．（选填“甲”或“乙”）
（3）在探究过程中，使用滑动变阻器的目的是______和______．
（4）实验的结论是：①______．②______．

小刚同学学习了欧姆定律之后，想用电流表、电压表测量一段电阻丝R的电阻，他已连接了部分电路，如图所示，请你接着完成下列步骤：
（1）根据第（3）问，用笔画线代替导线，将电路补画完整．
（2）连接电路过程中，开关应______，滑动变阻器的滑片应滑至使变阻器电阻______（填“最大”、“最小”或“中间”）位置．
（3）当电压表示数为3.6V时，电流表的示数如图（b）所示，这时电路中的电流是______A，电阻丝的电阻为______Ω．小刚通过改变被测电阻两端的电压，共测得三组对应的电压值和电流值，最后算出电阻的平均值，这样做的目的是______．

（4）若闭合开关后，无论怎样移动滑片，电流表几乎没示数，电压表示数约等于电源电压，则出现故障的原因可能是______（选填下列序号）
A．滑动变阻接的两上或两下 B．电阻丝R断路
C．电阻丝R短路 D．滑动变阻器连入电路的电阻太大
（5）若将上面实验中的定值电阻R换成小灯泡，在多次测电阻的过程中，发现当电压表的示数增大时，电压表与电流表示数的比值将______．

有一种半导体，其电阻的大小随温度的变化而明显改变，利用这种半导体材料制成的电阻叫热敏电阻．利用热敏电阻可以用来测量温度的变化，且反应快，精度高．
李明同学想用热敏电阻设计一个电路，来检测他家蔬菜大棚内温度的变化．于是，他买来了一个热敏电阻，该热敏电阻的阻值随温度变化的图象如图所示．他又到实验室给老师借来了一块电流表、一个开关和6V的电源．请你利用这些器材帮他设计一个能直接观察大棚气温变化的电路．
（1）请你在方框中画出你设计的电路图．

（2）若将电流表刻度盘上的电流刻度换成相应的温度刻度，这样电流表就改造成了气温表．若电流表选用0-0.6A的量程，请你计算说明改造成的气温表的0℃应与电流表刻度盘的什么刻度对应？该气温表能测量的最高温度是多少？
（3）当大棚内的温度为28℃时，该电路消耗的功率是多少？

我们知道，测量时总存在误差，通常将测量值与真实值之差叫做绝对误差．初中电学实验中所用电流表的准确度等级-般是2.5级的．2.5级电流表的含义是，用该电流表测量时的最大绝对误差不超过满刻度值的2.5%．下表给出了用2.5级电流表测量电流时，电流表指针的偏转角度与百分误差（即最大绝对误差与电流表读数之比的百分数）之间的关系．

电流表指针的偏转角度	量程为0-0.6A电流表的读数	百分误差
满刻度	0.60	2.5%
满刻度的二分之一	0.30	5.0%
满刻度三分之一	0.20	7.5%
满刻度四分之一	0.15	10%
满刻度十分之一	0.06	25%
满刻度二十分之一	0.03	______

（1）上表中的最后一空处相应的百分误差应是______%．
（2）从上表中的数据可以看出，该电流表的指针偏转的角度越大，百分误差______（选填“越大““越小“或“不变“）．
（3）如果用准确度等级是2.5级的电流表进行测量时要求百分误差小于3.75%．则该电流表指针的偏转角度应大于满刻度的______．
