用笔画线表示导线.按照图(甲)所示的电路图.将图(乙)中各元件连接起来．——青夏教育精英家教网——

用笔画线表示导线，按照图（甲）所示的电路图，将图（乙）中各元件连接起来．（导线不允许交叉）

某同学学习了“电路”知识后，自行设计安装了如图所示的门铃，请在方框中画出这个门铃电路的电路图．

将图中各电路元件正确连入电路．

观察图1的实物电路，当把自制变阻器的导线夹置于B端时，其电路图如图2所示，现请你在图3的虚线框内画出导线夹置于A端时的电路图．

如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作．

某电路中有一个封闭的电路盒如图，面板上有A、B、C三个接线柱及灯泡、电铃各一个．为了探究盒内电路结构，小明做了多次实验，实验结果记录如下表．根据实验情况，请你在虚线框内画出电路盒内的电路图．

导线连接	产生的现象
A、C	灯亮铃不响
A、B	铃响灯不亮
B、C	灯不亮铃不响

如图所示，电路中有一根导线尚未连接，请用笔线代替导线补上，补上后使电键S能同时控制两盏灯．

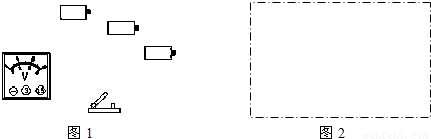

为了研究并联电池组的电压规律，需要测量三个电池并联之后的电压．请按照要求在如图1中用笔画线代替导线连接实物电路，并在方框内画出对应的电路图．

在方框中画出灯泡L₁和灯泡L₂并联，电流表测灯泡L₁电流的电路图，并在图上连接实物图．

将6V的电压加在用电器两端时，通过的电流是0.2A，该用电器的电阻是 Ω；将3V的电压加在同一用电器两端时，通过电路的电流是 A，用电器的电阻是 Ω；如果用电器两端的电压为零，该电阻的阻值是 Ω．
