如图是测量额定电压2.5V小灯泡额定功率的电路图．
（1）a是______表，b是______表．
（2）按图连接好器材，测量前开关应______，滑动变阻器片P应滑动到______点．
（3）闭合开关，发现小灯泡两端电压只有1.5V，变阻器的滑片P应向______端移动才能使电压表示数为______V，此时灯泡实际功率就是其额定功率．

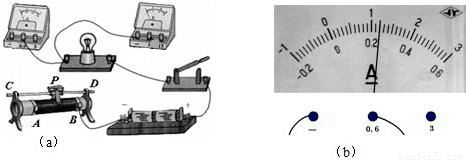

给你图中的器材，请测出额定电压为2.5V的小灯泡的额定功率

（1）把图中的实物电路连接完整；
（2）在闭合开关前，滑动变阻器的滑片应位于 ______端；
（3）闭合开关后，移动变阻器的滑片，使电压表示数为 ______V，此时电流表示数如图b所示，其示数为 ______A，则该小灯泡的额定功率是 ______W，小灯泡的电阻是 ______Ω；
（4）在实验中若发现灯泡不亮，电流表没有示数，而电压表有示数，则电路可能出现的故障是 ______．

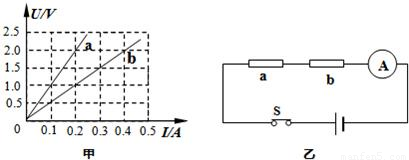

两电阻a、b各自的电流与其两端电压的关系图线如图甲所示．
（1）电阻a的阻值多大？
（2）如果把a、b两个电阻串联接成如图乙所示的电路时，电流表的示数为0.2A．求：
①电阻b的电功率是多少？
②电阻a、b在1min内消耗的电能之和是多少？

燃气灶是目前许多家庭普遍使用的炉具，而电磁炉则是新一代的智能炉具，为了比较它们的优劣，小明同学进行了相关调查，得到的有关数据见下表．

燃气灶		电磁炉
热效率	25%	热效率	90%
天然气热值	8.0×10⁷J/m³	额定功率	1000W
天然气价格	2元/m³	市电价格	0.5元/KW?h
用电磁炉烧开一壶水：水的质量m=2kg，初温t=20℃

请你就小明同学在活动中获得的有关资料、解答下列问题（保留二位小数）
（1）烧开这壶水，水吸收多少热量？
（2）若这些热量靠电磁炉提供，需要消耗多少电能？
（3）你认为这两种炉具各有什么优缺点？（两炉具各写一点）

下述能源在利用时对环境污染最厉害的是（）
A．太阳能
B．核能
C．煤
D．潮汐能

获取方便、开发和利用不会给环境带来污染的能源是（）
A．太阳能
B．核能
C．地热能
D．潮汐能

下列能源中，属于新能源的是（）
A．电能
B．煤和石油
C．潮汐能
D．地热能

目前，许多城市都作出了限制燃放烟花爆竹的规定，其原因主要是燃放烟花爆竹会（）
A．产生温室效应
B．污染土壤
C．污染空气、产生噪声、易引发火灾
D．污染水源

下列属于能量单位的是（）
A．牛顿
B．帕斯卡
C．瓦特
D．焦耳

下列措施与保护环境无关的是（）
A．用沼气代替煤做生活日用燃料
B．用含碘食盐代替普通食盐
C．回收并集中处理废旧电池
D．退耕还林，退耕还草
