如图所示的电路中.电阻R1=2Ω.R2=1Ω.电压U保持不变.当开关S断开时.电流表A的示数为I,当开关S闭合时.电流表A的示数为I'.则I与I'的比值为( )A．1:2B．2:1C．2:3D．3:2——青夏教育精英家教网——

如图所示的电路中，电阻R₁=2Ω，R₂=1Ω，电压U保持不变，当开关S断开时，电流表A的示数为I；当开关S闭合时，电流表A的示数为I'，则I与I'的比值为（）

A．1：2
B．2：1
C．2：3
D．3：2

平中物理实践小组按右图所示的电路图连接好了电路（其中R₁为定值电阻，R₂为电阻箱），闭合开关，各电路器件工作正常，他们调节电阻箱，记录了各表的示数如下表所示，请通过比较、推理、归纳，回答以下问题，要求用文字叙述．

实验次序	A₁示数/A	A₂示数/A	A₃示数/A	V₁示数/V	V₂示数/V	V₃示数/V
1	0.1	0.1	0.1	1	6	5
2	0.2	0.2	0.2	2	6	4
3	0.3	0.3	0.3	3	6	3

（1）比较A₁A₂A₃示数的示数可得出规律    ．
（2）比较V₁V₂V₃示数的示数可得出规律    ．
（3）研究A₁和V₁的示数可以得出的规律    ．

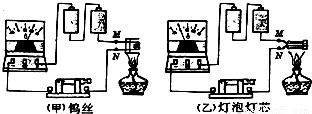

如图（甲）、（乙）所示，把M、N分别跟废目光灯管中的钨丝和废灯泡灯芯连接，观察钨丝和灯泡灯芯加热前后电流表的示数变化情况，其中（甲）图中电流表的示数将，此现象表明．（乙）图中电流表的示数将，此现象表明．

小敏想用“伏安法”测出小电灯的电阻，所选择的器材如下图所示，估计电灯的电阻约为10Ω．
（1）请在下框内画出电路图，并根据电路图用笔画线代替导线，将图中的元件连成电路．要求：滑动变阻器的滑片向左移动时，电流表的示数变小；

（2）本实验的实验原理是______；
（3）在连接电路的过程中，开关应该处于______状态，在接通电路前，应将滑动变阻器的滑片移到阻值______的位置．
（4）通过测量和计算，发现灯两端的电压越大时，灯的电阻越大．小敏认为，这说明“导体的电阻与电压有关，电压越大电阻越大”．你认为这一说法对吗？答______，“电压越大电阻越大”的原因是______

已知黑箱中有两个阻值均为R的电阻，R_BD=0，R_CD=3Ω，R_AC=3Ω，R_AB=6Ω，请画出框内电路，并标出R的值．

如右图所示，A、B分别是平桥中学物理实践小组同学所作的关于定值电阻R₁、R₂的U-I图象．
（1）试根据图象求出R₁、R₂的阻值；
（2）将R₁、R₂串联接入6V的电路，电路中的电流有多大？

实验室里有一个电灯，它正常发光时的电阻为10Ω、电压是4V，现要用一个电压为6V不变的蓄电池使它正常发光，应该给它怎样连接一只阻值多大的电阻？（作出电路图，写出计算的过程）

如右图滑动变阻器的最大电阻为200Ω，R₁的电阻为50Ω，电源电压为10V保持不变，闭合开关，移动滑动变阻器的滑片，求电流表和电压表的读数变化范围分别是多少？

小明同学设计的“风力测量仪”在校科技节上备受师生们的青睐．“风力测量仪”的原理如图所示．电源电压恒为6V，R为保护电阻，AB是一根长为30cm、阻值为30Ω的均匀电阻丝．OP为质量、电阻均不计的金属细杆，下端连接一个重为1N的小球P．闭合开关S，无风时，OP下垂并与电阻丝的B端接触；有风时，小球P受风力的作用，使金属细杆OP绕悬挂点O偏转，当偏转到电阻丝的A端时，电压表示数为3V．已知悬挂点O与电阻丝B端的距离为10cm，金属细杆OP始终与电阻丝AB接触良好且无摩擦，求：
（1） R的阻值；
（2）无风时电压表的示数；
（3）在水平风力作用下，当金属细杆OP在图示位置静止时，电压表示数为2V．作出F_风的力臂，并求出F_风的大小．

三（3）班准备举行一次活动，由班主任、班长、副班长、团支书组成四人策划小组对活动方案进行论证，进行投票表决，此活动方案必须经班主任同意且其他三人必须至少有一人同意，方案才能通过，否则方案不通过．请你帮他们设计一个电路，操作时，开关闭合表示同意，开关断开表示不同意，灯亮则方案通过，灯不亮则方案不通过．提供的器材有开关4只、电灯一个、电源一个、导线若干根．请画出符合要求的电路图，并在图上对应的元件上标出人物称呼．
