把两只灯泡并联后接到电源上，闭合开关，发现灯泡L₁比L₂亮，则下列说法正确的是（）
A．通过L₁的电流大
B．通过L₂的电流大
C．L₁两端的电压大
D．L₂两端的电压大

如图所示的电路图中，能用电压表正确测出灯L_l两端电压的是（）
A．

如图所示的电路中，若开关S闭合，灯L₁、L₂均不亮，某同学用一根导线去查找电路故障，当他用导线连接L₁两端时，两灯仍不亮；当导线连接L₂两端时，L₁亮、L₂不亮．由此可以判断（）

A．灯L₁断路
B．灯L₂断路
C．灯L₁短路
D．灯L₂短路

如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是（）

A．断开S_l，闭合S₂、S₃；
B．断开S₃，闭合S₁、S₂
C．闭合S_l，断开S₂、S₃；
D．闭合S₂，断开S₁、S₃

如图所示，开关S闭合时，可能发生的现象是（）

A．L₁被烧坏
B．L₁、L₂均不发光
C．电池被烧坏
D．L₂被烧坏

小明用如图所示的电路来探究串联电路的电压关系．已知电源电压为6V，当开关S闭合后，发现两灯均不亮．他用电压表分别测a、c和a、b两点间的电压，发现两次电压表示数均为6V，由此判定灯（选填“L₁”或“L₂”）开路，用电压表测b、c两点间的电压，示数为 V．

在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路．当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L₂的电流为 A，通过灯L₁的电流为 A．

如图所示的电路中，当开关S₁、S₂断开时，灯泡串联；当开关S、S₁、S₂均闭合时，灯泡并联，此时电流表测的是中的电流．

根据图所示的电路图连接实物图．

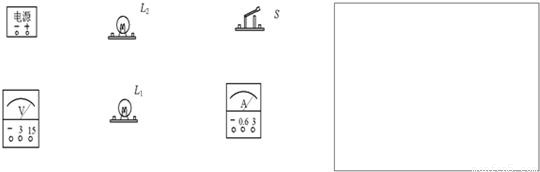

按要求连接实物图，并在方框中画出相应的电路图．要求两灯并联，开关控制整个电路，电流表测通过灯L₁的电流，电压表测电源电压．
