如图示，已知两只灯泡L₁和L₂是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（）

A．①是电流表，②和③是电压表
B．①和③是电压表，②是电流表
C．①和②是电流表，③是电压表
D．①②和③都是电流表

我们做电学实验时应学会检查和排除电路故障．如图是一位同学研究串联电路电流、电压特点的电路图．当闭合开关时，L₁亮，L₂不亮，A和V均有示数，故障的原因可能是（）
A．L₁短路
B．L₂短路
C．L₁断路
D．L₂断路

如图所示，电源电压一定．关于电路的工作情况，下列说法正确的是（）

A．只闭合S₁时，两只灯泡是串联的
B．若先闭合S₁，再闭合S₂，电压表读数不变、电流表读数变大
C．若电压表和电流表位置对调，闭合S₁、S₂后，则两表都被烧坏
D．若灯L₁被短路，闭合S₁、S₂后，则灯L₁不亮，灯L₂亮，电流表损坏

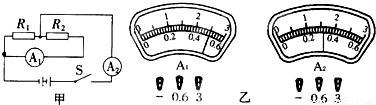

在图甲所示的电路中A₁的示数为1.2A，A₂的示数如图乙所示．下列判断正确的是（）
A．通过L₁的电流为0.7A
B．通过L₁的电流为1.2A
C．通过L₂的电流为1.2A
D．通过L₂的电流为2.5A

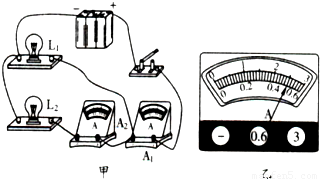

某同学在做“用电流表测电流”的实验中，所用电路

如图甲所示，按电路图正确连接电路并接通开关S后，电流表A₁、A₂的计数如图乙，则A₁读数是 A；A₂的读数是 A；那么R₁的电流是 A，R₂的电流是 A．

随着科学技术的发展及人民生活水平的提高，移动电话（手机）的使用相当普及，手机电池是可充电电池，在给手机电池充电时电能转化为化学能．若电池在对外供电时，能量转化是能转化为能；若某电池的电荷量是7.2×10⁴C，对外供电电流是200mA时．则对外供电时间为 h．

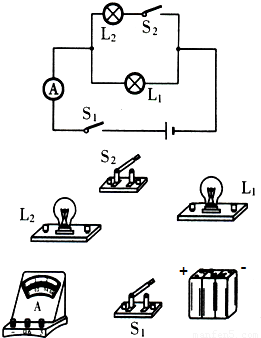

在方框中画出灯泡L₁和灯泡L₂并联，电流表测灯泡L₁电流的电路图，并在图上连接实物图．

根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．

如图示电路，将L₁、L₂组成串联电路，用电压表V₁测量L₁两端的电压，V₂测量L₂两端的电压，请把图中的实物连接好，并按连接好的实物图．

根据实物图画出电路图
