下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝．
求：（1）电烤箱在高温挡正常工作10min所消耗的电能；
（2）电路中R1的阻值；
（3）电烤箱在低温挡正常工作时，电路中的电流和R1的功率．
| XX牌电烤箱 | ||
| 额定电压 | 220V | |
| 额定功率 | 高温档 | 1100W |
| 低温档 | 440W | |
| 电源频率 | 50Hz | |
（2）电路中R1的阻值；
（3）电烤箱在低温挡正常工作时，电路中的电流和R1的功率．
用定值电阻做实验，探究通过导体的电流与导体两端电压的关系．

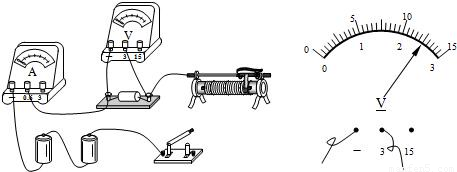

（1）如图所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大．
（2）闭合开关，向左移动变阻器滑片，电流表示数应______（选填“变大”、“不变”或“变小”）．
（3）调节滑动变阻器，把测量的数据填入下表，其中电流表示数为0.5A时电压表示数如图所示，其值为______V．
（4）利用上述数据，画出导体中的电流随电压变化的图象．
（1）如图所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大．
（2）闭合开关，向左移动变阻器滑片，电流表示数应______（选填“变大”、“不变”或“变小”）．
（3）调节滑动变阻器，把测量的数据填入下表，其中电流表示数为0.5A时电压表示数如图所示，其值为______V．
| 实验次数 | 1 | 2 | 3 | 4 | 5 |
| 电压U/V | 1.0 | 1.5 | 2.0 | 3.0 | |
| 电流I/A | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 |
用如图所示装置探究影响斜面机械效率的因素．物体在沿斜面向上的拉力F作用下匀速向上运动．
（1）某次实验中，物重为1N的物体沿斜面向上移动0.5m，重物上升的高度为0.2m，弹簧测力计的示数F为0.8N．则拉力做的功是______J，机械效率为______%．
（2）实验记录数据如下表：
分析表中数据，得到的结论是：在斜面倾角θ不变时，斜面的机械效率与重力______（选填“有关”或“无关”）．
（1）某次实验中，物重为1N的物体沿斜面向上移动0.5m，重物上升的高度为0.2m，弹簧测力计的示数F为0.8N．则拉力做的功是______J，机械效率为______%．
（2）实验记录数据如下表：
| 实验次数 | 重物的重力大小G/N | 弹簧测力计的示数F/N | 重物沿斜面移动的距离l/m | 重物上升的高度h/m | 机械效率η/% |
| 1 | 2.0 | 1.51 | 0.80 | 0.40 | 66.2 |
| 2 | 2.5 | 1.89 | 0.80 | 0.40 | 66.1 |
| 3 | 3.0 | 2.26 | 0.80 | 0.40 | 66.4 |
小明用电源、电流表、开关、导线和四根合金丝等器材做“探究影响导体电阻大小的因素”的实验，实验电路如图甲所示．
（1）实验中是如何比较金属丝电阻大小的？
答：______．
（2）现有几根镍铬合金丝和锰铜丝，其规格如下表所示．
小明在实验中所用四根金属丝应选用上表中的______（用编号表示）．
（3）如将电流表换成电压表也能完成这一实验，请画出实验所用电路图．
（1）实验中是如何比较金属丝电阻大小的？
答：______．
（2）现有几根镍铬合金丝和锰铜丝，其规格如下表所示．
| 编号 | 材料 | 长度/m | 横截面积/mm2 |
| A | 镍铬合金 | 0.8 | 0.8 |
| B | 镍铬合金 | 0.5 | 0.5 |
| C | 镍铬合金 | 0.3 | 0.5 |
| D | 镍铬合金 | 0.3 | 1.0 |
| E | 锰铜丝 | 0.3 | 0.5 |
| F | 锰铜丝 | 0.8 | 0.8 |
（3）如将电流表换成电压表也能完成这一实验，请画出实验所用电路图．
阅读短文，回答问题：
灯丝的电阻
灯泡的灯丝是金属钨制成的，其电阻随灯丝温度变化而改变．
室温为27℃时，一只额定电压为12V的汽车灯泡，实验测得灯丝的电阻随电压变化的关系如下表．
研究表明，这种灯丝的电阻与温度满足关系R=R（t+273），其中R为常数．
（1）当灯泡两端电压为4V时，流过灯泡的电流强度是______A；
（2）灯泡的额定功率是______W；
（3）电灯工作后，灯丝温度升高，其内能______（选填“增加”或“减少”），灯丝内能的变化是通过______（选填“做功”或“热传递”）方式来改变的．
（4）在图中作出灯丝电阻随电压变化的关系图线；
（5）室温为27℃时，灯泡正常工作时的温度约是______℃．
0 81492 81500 81506 81510 81516 81518 81522 81528 81530 81536 81542 81546 81548 81552 81558 81560 81566 81570 81572 81576 81578 81582 81584 81586 81587 81588 81590 81591 81592 81594 81596 81600 81602 81606 81608 81612 81618 81620 81626 81630 81632 81636 81642 81648 81650 81656 81660 81662 81668 81672 81678 81686 235360
灯丝的电阻
灯泡的灯丝是金属钨制成的，其电阻随灯丝温度变化而改变．
室温为27℃时，一只额定电压为12V的汽车灯泡，实验测得灯丝的电阻随电压变化的关系如下表．
| U/V | 0.2 | 0.5 | 1.0 | 2.0 | 4.0 | 6.0 | 8.0 | 10.0 | 12.0 |
| R/Ω | 0.12 | 0.18 | 0.25 | 0.35 | 0.50 | 0.62 | 0.70 | 0.77 | 0.80 |
（1）当灯泡两端电压为4V时，流过灯泡的电流强度是______A；
（2）灯泡的额定功率是______W；
（3）电灯工作后，灯丝温度升高，其内能______（选填“增加”或“减少”），灯丝内能的变化是通过______（选填“做功”或“热传递”）方式来改变的．
（4）在图中作出灯丝电阻随电压变化的关系图线；
（5）室温为27℃时，灯泡正常工作时的温度约是______℃．
