如图甲所示，A、B分别是标有“6V 3.6W”字样的灯泡L和定值电阻R的U-I图象．则R的阻值为 Ω；若把它们接入电路，如图乙所示，当只闭合开关S1时，L正常发光，此时电流表的示数为 A；若再闭合开关S3，电流表的示数为 A；若只闭合开关S2，电路消耗的电功率为 W．
河南）是小松同学测定滑轮组机械效率的实验装置，小松同学实验中测量的有关数据如表所示：
（1）请你根据表中数据在图中画出实验时滑轮组的绕线情况，并填好表中的空格．
（2）若提升的钩码重增加到6N，则该滑轮组的机械效率将______（填“变大”、“变小”或“不变”）．
（3）小松在实验过程中，应当______向下拉动弹簧测力计，才能通过弹簧测力计准确读出拉力的大小．
| 次数 | 钩码重G/N | 钩码上升的高度h/m | 拉力F/N | 细线自由端移动的距离s/m | 机械效率η/% |
| 1 | 2.0 | 0.03 | 1.6 | 0.06 | |
| 2 | 3.0 | 0.05 | 0.1 | 75 |
（2）若提升的钩码重增加到6N，则该滑轮组的机械效率将______（填“变大”、“变小”或“不变”）．
（3）小松在实验过程中，应当______向下拉动弹簧测力计，才能通过弹簧测力计准确读出拉力的大小．

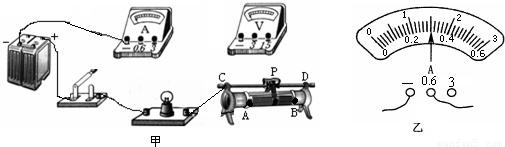

在测2.5V小灯泡（电阻大约为10Ω左右）额定功率的实验时，小明连接了如图甲所示的电路，其中电源电压为6V．
（1）在连接电路时，开关必须______．请将实物电路连接完整（要求：滑动变阻器的滑片向右移动时小灯变亮）．
（2）若在连接电路时，有A （10Ω 1A）和B （20Ω 1A）两个滑动变阻器可供选择，则应该选择变阻器______（填“A”或“B”）连入电路，才能保证实验顺利进行．
（3）小明合理地连接好电路，闭合开关，发现无论怎样调节滑动变阻器灯泡都不亮．小明分析后发现是灯泡的故障．请你依据表一中电流表、电压表示数出现的几种情况，帮小明判断故障原因，并将其填写在表一对应的空格中．
表二：
表一：
（4）排除故障后，小明调节变阻器滑片的位置，使小灯泡两端电压分别为2V、2.5V、2.8V，依次测出通过小灯泡的电流，并观察发光情况，记录在表二中．当小灯泡正常发光时，电流表示数如图乙所示，此时小灯泡电阻是______Ω（计算结果保留两位小数）．小灯泡的额定功率是______W．
（1）在连接电路时，开关必须______．请将实物电路连接完整（要求：滑动变阻器的滑片向右移动时小灯变亮）．
（2）若在连接电路时，有A （10Ω 1A）和B （20Ω 1A）两个滑动变阻器可供选择，则应该选择变阻器______（填“A”或“B”）连入电路，才能保证实验顺利进行．
（3）小明合理地连接好电路，闭合开关，发现无论怎样调节滑动变阻器灯泡都不亮．小明分析后发现是灯泡的故障．请你依据表一中电流表、电压表示数出现的几种情况，帮小明判断故障原因，并将其填写在表一对应的空格中．
表二：
表一：
| U/V | I/A | P/W | 灯泡亮度 |
| 2 | 0.25 | 0.5 | 暗 |
| 2.5 | 亮 | ||
| 2.8 | 0.32 | 0.896 | 很亮 |
| 电流表 | 电压表 | 故障原因 |
| 示数不为0 | 示数为0 | |
| 示数为0 | 示数不为0 |
在课外兴趣小组活动中，小明想验证重力势能与高度的关系：他在水平地面上铺一张纸，将蓝球表面涂黑，使蓝球分别从不同高度处自由下落，在纸上留下黑色圆斑A、B，如图所示．球从较高处下落形成的圆斑是图中______（选填“A”或“B”），你判断的依据是______．爱动脑筋的小明发现，篮球落地后反弹的高度每次也不相同，那么篮球由静止开始下落，反弹的高度究竟与哪些因素有关呢？小明与大家一起对这个问题进行了讨论，提出了不同的猜想．
猜想1：篮球反弹的高度可能与球的型号有关；
猜想2：篮球反弹的高度可能与下落的高度有关；
猜想3：篮球反弹的高度可能与地面材料有关．
于是，小明用两只充足气的#7（标准男子）、#6（标准女子）篮球及刻度尺，在水泥地面和木制地板上进行了实验．通过实验，得到的实验数据如下表：
（1）要验证猜想2，需要选用实验序号为______、______的两组数据进行分析．
（2）通过他的实验数据，可得到的结论是：篮球反弹的高度与______有关； 与______无关．
猜想1：篮球反弹的高度可能与球的型号有关；
猜想2：篮球反弹的高度可能与下落的高度有关；
猜想3：篮球反弹的高度可能与地面材料有关．
于是，小明用两只充足气的#7（标准男子）、#6（标准女子）篮球及刻度尺，在水泥地面和木制地板上进行了实验．通过实验，得到的实验数据如下表：
| 实验序号 | 球的型号 | 下落高度/cm | 地面材料 | 反弹高度/cm |
| 1 | #7 | 120 | 木质 | 80 |
| 2 | #7 | 120 | 水泥 | 90 |
| 3 | #7 | 150 | 水泥 | 110 |
| 4 | #6 | 120 | 木质 | 80 |
（2）通过他的实验数据，可得到的结论是：篮球反弹的高度与______有关； 与______无关．
如图所示是某电热器的工作原理图，R1、R2是发热电阻，虚线框为电热器的金属外壳．它用一个旋转开关可以实现电热器多档位工作的要求．其中旋转开关内有一块绝缘圆盘，在圆盘的左边缘依次有4个金属触点①、②、③、④，右边缘是一金属板，可绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将左边缘相邻的两个触点与右边缘的金属板同时连通．如旋到图中位置S时，金属滑片将1、2两触点同时与右边缘金属板接通．
（1）如果请你为这台电热器配备一个三脚插头，如图乙所示，应该将电路图中的地线接到插头的______（选填“G”、“L”或“N”）脚．正常情况下，火线和零线之间的电压为______V．
（2）小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾．该开关最好应安装在示意图中A、B、C、D、E中的______点处．
（3）如果 R1=R2，旋钮开关旋到位置S时的电功率为1000W，求R1和R2的阻值．
（4）当旋钮开关旋到位置T时，通电1min产生的热量是多少？
（5）某种橡皮绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表，请你计算说明应选横截面积为多大的铜芯导线作为该电热器的输出导线，才符合既适用又经济的原则？
0 81450 81458 81464 81468 81474 81476 81480 81486 81488 81494 81500 81504 81506 81510 81516 81518 81524 81528 81530 81534 81536 81540 81542 81544 81545 81546 81548 81549 81550 81552 81554 81558 81560 81564 81566 81570 81576 81578 81584 81588 81590 81594 81600 81606 81608 81614 81618 81620 81626 81630 81636 81644 235360
（1）如果请你为这台电热器配备一个三脚插头，如图乙所示，应该将电路图中的地线接到插头的______（选填“G”、“L”或“N”）脚．正常情况下，火线和零线之间的电压为______V．
（2）小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾．该开关最好应安装在示意图中A、B、C、D、E中的______点处．
（3）如果 R1=R2，旋钮开关旋到位置S时的电功率为1000W，求R1和R2的阻值．
（4）当旋钮开关旋到位置T时，通电1min产生的热量是多少？
| 导 线 规 格 | ||||
| 导线横截面积S/mm2 | 0.5 | 1 | 1.5 | 2.5 |
| 安全载流量I/A | 4 | 8 | 12 | 20 |
