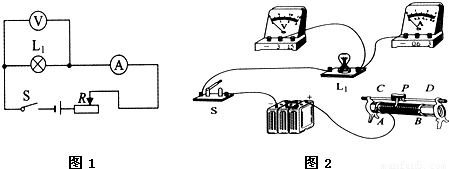

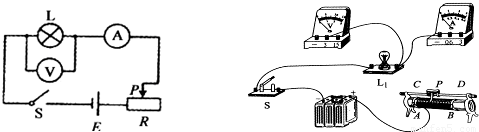

小雷想知道小灯的亮暗程度与什么因素有关．于是找来额定电流均小于0.6A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图所示的电路开始探究．
（1）请你用笔画线代替导线，根据上图所示的电路图，将下图所示实物图连接完整．
（2）若小雷连接好电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度．原因是他把滑动变阻器的______（选填“A、B”或“C、D”）接线柱接入了电路．
（3）小雷排除故障后，按上图所示的电路继续进行实验：
①闭合开关，滑片P向______（选填“A“或“B“）端移动，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：
②请将记录数据时遗漏的物理量和单位填入表格的空格处．
（4）小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮．结合表中数 据得出的结论是小灯泡越亮，它的实际功率越______．
（5）用L2替换L1重复上面的实验时，需要改变______表的量程，发现灯L2的亮度变化规律与灯L1相似．
（6）小雷在实验结束后与同学们讨论：
①有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确．“这种说法错误的原因是小雷忽略了______对小灯电阻的影响．
②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关 系．“你认为这种说法______（选填“正确”或“错误”）．
（1）请你用笔画线代替导线，根据上图所示的电路图，将下图所示实物图连接完整．
（2）若小雷连接好电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度．原因是他把滑动变阻器的______（选填“A、B”或“C、D”）接线柱接入了电路．
（3）小雷排除故障后，按上图所示的电路继续进行实验：
①闭合开关，滑片P向______（选填“A“或“B“）端移动，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：
| 次数 | 电压/V | 实际功率/W | 电阻Ω | |
| 1 | 1.6 | O．20 | O．32 | 8.00 |
| 2 | 2.5 | O．24 | O．60 | 1O.42 |
| 3 | 2.8 | O．26 | O．73 | 1O．77 |
（4）小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮．结合表中数 据得出的结论是小灯泡越亮，它的实际功率越______．
（5）用L2替换L1重复上面的实验时，需要改变______表的量程，发现灯L2的亮度变化规律与灯L1相似．
（6）小雷在实验结束后与同学们讨论：
①有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确．“这种说法错误的原因是小雷忽略了______对小灯电阻的影响．
②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关 系．“你认为这种说法______（选填“正确”或“错误”）．
LED灯是一种新型的环保节能灯，小梦为了探究LED灯与家用普通白炽灯、普通节能灯的发光效率，他用如图所示的装置进行了实验（其中R为光敏电阻，其电阻值与光照强度成反比）其实验步骤如下：
①先把“220V 15W”的普通白炽灯接入灯座，通过调整，使灯泡与温度计的玻璃泡距离约为2cm，灯泡与热敏电阻的距离约为30cm．闭合开关S 和S1，通电10min，分别读出温度计和电流表的示数，并填入下表．
②接着分别把规格相同的普通节能灯和LED灯接入灯座，重复上述实验．
根据小梦的探究，请回答：
（1）电能转化为内能最多的灯是 ，这是通过观察 来比较的．
（2）电能转化为光能最多的灯是 ，这是通过观察 来比较的．
（3）LED灯的发光效率较 （填“高”或“低”）．
（4）综合分析表中数据可知，15W的LED灯的发光亮度与 的白炽灯发光亮度相当．
0 81171 81179 81185 81189 81195 81197 81201 81207 81209 81215 81221 81225 81227 81231 81237 81239 81245 81249 81251 81255 81257 81261 81263 81265 81266 81267 81269 81270 81271 81273 81275 81279 81281 81285 81287 81291 81297 81299 81305 81309 81311 81315 81321 81327 81329 81335 81339 81341 81347 81351 81357 81365 235360
①先把“220V 15W”的普通白炽灯接入灯座，通过调整，使灯泡与温度计的玻璃泡距离约为2cm，灯泡与热敏电阻的距离约为30cm．闭合开关S 和S1，通电10min，分别读出温度计和电流表的示数，并填入下表．
②接着分别把规格相同的普通节能灯和LED灯接入灯座，重复上述实验．
| 灯泡类型 | 盒内初温 | 盒内末温 | 电流表示数 |
| 白炽灯 | 20℃ | 78℃ | 6mA |
| 普通节能灯 | 20℃ | 50℃ | 15m A |
| LED灯 | 20℃ | 35℃ | 60m A |
（1）电能转化为内能最多的灯是 ，这是通过观察 来比较的．
（2）电能转化为光能最多的灯是 ，这是通过观察 来比较的．
（3）LED灯的发光效率较 （填“高”或“低”）．
（4）综合分析表中数据可知，15W的LED灯的发光亮度与 的白炽灯发光亮度相当．
