如图所示，用笔画线代替导线将电灯和开关接到电路中．

在实验探究中，经常可以用同样的实验装置完成不同的探究课题．如图所示，两电阻丝串联在电路中，将其放入同样大小的烧瓶中，可以对瓶中液体加热．现有如下课题：
A．探究不同物质的吸热能力
B．探究导体电阻大小与材料是否有关
C．探究通电导体产生的热量与电阻大小的关系
D．探究导体电阻大小与长度是否有关
（1）如果两瓶中电阻丝电阻大小相等，烧瓶中装着相同质量的水和煤油，则可以探究课题______．（填课题对应的字母）
（2）如果烧瓶中都装着相同质量的水，但电阻丝电阻大小不同，则可以探究课题______．（填课题对应的字母）
（3）在与（2）条件相同的基础上应选择______相同，材料不同的电阻就可以探究课题B．

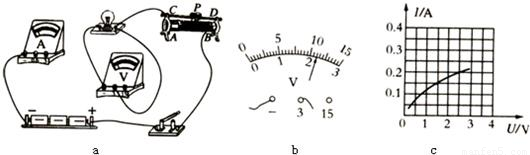

测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω．

（1）连接电路时开关应______，电流表的量程应选 0-______ A．
（2）用笔画线代替导线，连接完整如图a所示的实物电路．
（3）闭合开关前，图中滑动变阻器的滑片P应位于______ （选填“A”或“B”）端．
（4）闭合开关，移动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数、电流表无示数，原因可能是______ （写出一种即可）．
（5）排除故障后，闭合开关、移动滑片P至电压表的示数如图b所示，其读数为______ V；要获得小灯泡额定功率的数据，滑片P应向______ （选填“A”或“B”）移动．
（6）改变滑片P的位置，获得多组对应的电压、电流值，绘制得如图c所示的I-U图象．由图象可知，小灯泡两端电压是1.5V时，其电阻是______Ω，额定功率是______ W．

如图所示，电路中电源电压为6V．闭合开关S，电压表示数为4V，电流表示数为0.4A．求：R₁、R₂的阻值．

如图为电路元件A和B的I-U图象，根据图象提供的信息，求：
（1）元件A的阻值为多大？
（2）若将它们并联，接在4.0V的电源上，电路中的总电流为多大？
（3）若将它们串联，接在某电源上，电路中的总电流是0.15A，电源电压是多大？

电动自行车是倍受人们青睐的一种交通工具，如图所示，他可以电动骑行，亦可以脚踏骑行，电动骑行时，蓄电池对车上电动机供电，电动机为车提供动力，下表是某型号电动自行车主要技术参数

整车	整车质量	40kg
	最高车速	≤30km/h
	最大噪声	≤62dB
	轮胎承受最大压强	2×10⁵Pa
蓄电池	电压	48V
蓄电池	容量	12A?h
电动机	额定电压	48V
电动机	额定功率	240W

（1）电动自行车以额定功率行驶时通过电动机线圈的电流是多大？
（2）表中“12A?h”表示蓄电池充满电时储存的电荷量，相当于“It”的值，则蓄电池充足一次电可储存的能量是多少J？
（3）从环保的角度来看，与摩托车相比，电动自行车有什么优缺点？（各列举一条）

关于惯性，下列说法正确的是（）
A．运动的物体由于惯性会慢慢停下来
B．物体的运动速度越大，惯性也越大
C．司机开车时要系安全带，是为了防止惯性带来危害
D．运动员起跑时用力蹬地，是为了利用惯性提高成绩

下图四个选项中表示力能使物体的运动状态发生改变的是（）
A．.

用力将拉力器拉长
B．.

飞来的网球使网球拍的网变形
C．.

运动员将弓拉弯
D．

运动员用头将飞来的足球顶飞

宋代诗人陈与义有诗“枫花两岸照船红，百里榆堤半日风，卧看满天云不动；不知云与我俱东．”诗中所涉及的“卧看满天云不动”是因为（）
A．诗人以自己为参照物看云
B．诗人的浪漫情怀所致
C．云本来就不动
D．云向西运动

一位女士由于驾车超速而被警察拦住．警察走过来对她说：“太太，您刚才的车速是60千米每小时!”这位女士反驳说：“不可能的！我才开了7分钟，还不到一个小时，怎么可能走了60千米呢？”从以上对话可知，这位女士没有理解下面哪个科学概念（）
A．速度
B．时间
C．路程
D．质量
