如图所示的电路中.电源电压不变.S断开时.电灯L 正常发光．当S闭合时.电灯L 正常发光.图中电流表的示数将 .电压表的示数将 (两空均选填“增大 .“减小或“不变 )．——青夏教育精英家教网——

如图所示的电路中，电源电压不变，S断开时，电灯L 正常发光．当S闭合时，电灯L 正常发光（填“能”或“不能”），图中电流表的示数将，电压表的示数将（两空均选填“增大”、“减小”或“不变”）．

如图所示，当图（a）电路中的开关S闭合时，两个电压表的指针位置均为如图（b）所示，电阻R₁和R₂两端的电压之比为．若R₁的阻值为10Ω，则R₂的阻值为 Ω．

两个定值电阻，甲标有“16Ω 5A”，乙标有“22Ω 5A”．现把它们串联起来，则该串联电路允许通过的最大电流是 A，两端允许加的最大电压是 V．

在探究“导体的电阻跟哪些因素有关”的问题时，某老师引导学生作了如下的猜想：
猜想l：导体的电阻可能跟导体的横截面积有关；
猜想2：导体的电阻可能跟导体的长度有关；
猜想3：导体的电阻可能跟导体的材料有关．

上图是他们进行实验探究的器材，演示板上固定了四条金属电阻丝，a、b、c三条长度均是l m，d的长度是0.5m；a、b的横截面积相同，材料不同；a、c的材料相同，但c的横截面积大于a；a、d的材料和横截面积都相同．
（1）在探究电阻跟横截面积的关系时，可依次把M、N跟______两端连接，闭合开关，记下电流表的示数，分析比较这两根金属丝电阻的大小．
（2）依次把M、N跟a、d的两端连接，闭合开关，记下电流表示数，分析比较．a、d两根金属丝电阻的大小，可探究电阻跟______的关系，其结论是______．
（3）以上方法在研究物理问题时经常用到，被称为控制变量法．试根据学过的物理知识再列出一例用这种方法研究的问题：______．

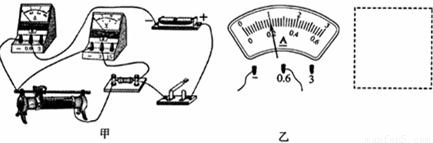

为探究电流与电压、电阻的关系，小明将实物连接成如图甲所示

（1）请你指出图甲中连接的错误之处：
①______；②______．
（2）请你将正确的电路图画在答题卡虚线框内．
（3）电路连接正确后，在研究电流与电阻的关系时，更换阻值不同的定值电阻后，应调节______，使定值电阻两端的电压______．
（4）图乙是实验中电流表的某次示数，则电流是______A．要使电路中的电流增大，根据你所画的电路图，滑动变阻器的滑片应向______移动．

小虎要测量一个阻值约10Ω的电阻，图（a）是他未连接完的电路．
（1）小虎所连的电路中有错误或不妥，请改正（在要去掉的线上画”×”．并添加相应的导线），然后将图（a）的电路连接完整，要求滑动变阻器滑片在最右端时电阻最大．
（2）表中记录的三组实验数据，则该电阻的阻值为______Ω．

实验序号	U/v	I/A
1	1.2	0.10
2	2.0	0.16
3	2.8	0.22

有一只小灯泡，它正常发光时灯丝的电阻是10Ω，正常工作时电压是2.5V，如果我们只有电压为6V的电源，要使小灯泡正常工作，需要联一个 Ω的电阻．

如图所示的电路，电阻R=10Ω，R_x的电阻未知．闭合开关S，电流表的示数为1A；断开开关S，电流表的示数变为0.8A，求未知电阻的阻值．

如图所示，下列器件中属于省力杠杆的是（）
A．

下图所示的四幅图是小新提包回家的情景，小新提包的力不做功的是（）
A．

将包提起来
B．

站在水平匀速
C．

乘升降电梯
D．

提着包上楼
