手边有36Ω、18Ω、10、8Ω、2Ω的电阻各一个，可以选择其中 Ω和 Ω的两个电阻串联来获得12Ω．

电阻R₁=5Ω，R₂=10Ω，将R₁．R₂串联后接在U=15 V的电源两端，则R₁两端的电压U₁= V，R₂两端的电压U₂= V；若将R₁．R₂并联后接在U=15 V的电源两端，则通过R₁的电流I₁= A，通过R₂的电流I₂= A．

如图所示电路中，电源两端电压不变，R₁、R₂的阻值分别为10Ω和20Ω．当S₁、S₂均闭合时电压表的示数为6V，当S₁闭合、S₂断开时，电压表的示数为 V．

在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如右图所示．则由图可知，元件A的电阻为 Ω将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是 A．

如图所示，V₁测量两端的电压；V₂测量两端的电压；V₃测量两端的电压，其中电压表V₁、V₂和V₃的示数分别为U₁、U₂和U₃，则三个电表示数之间存在的关系式是．

小明所在的班级共有30位同学，常采用投票表决的方式来决定班级重大事宜，小明想设计一个表决统计器，来快速地获知投赞成票（或反对票）的人数．为此，小明准备了下列器材：电源（电压为2V且恒定）、开关（足够多）、电流表（表盘如图）、阻值100Ω的定值电阻（足够多）、导线若干．

（1）画出表决器的电路原理图（可用“…”省去部分重复的电路）；
（2）通过计算改画图中电流表的表盘刻度，使它能直接显示人数；
（3）写出表决器的使用方法．

在探究：“电流与电压、电阻关系”的过程中，一些同学做了以下猜想：
猜想A：电流可能与电压成正比；
猜想B：电流可能跟电阻成反比；
猜想C：电阻可能与电压成正比．
为了检验上述猜想是否正确，小名按如图所示的电路图进行实验探究（其中R为定值电阻，R′为滑动变阻器），并设计如下探究方案：
步骤1：保持定值电阻R的阻值不变，调节滑动变阻器滑片，使R两端的电压成整数倍地变化，如2V、4V、6V等，分别读出并记录对应的电流表的示数，有这些示数可得出的结论是：
______．
步骤2：换用不同的定值电阻，使电阻成整数倍的变化，如5Ω、10Ω、15Ω等，调节滑动变阻器的滑片，保持每次定值电阻两端的电压不变，分别读出并记录对应于不同阻值的电流表的示数，比较每次的电阻值与电流值的乘积是否相等、
（1）“步骤2”的设计目的，是为了是检验上述猜想（A、B、C）中的哪一个正确与否？猜想______；
（2）为了检验“猜想C”是否正确，可再增加一个步骤，写出你所设计的这一步骤：
（3）探究问题的过程中通常采用下列一些步骤：①分析归纳；②实验研究；③提出问题（或猜想）；④得出结论等、除本阅读材料的探究过程外，要完成本探究的全过程，也可采用上述四个步骤，你认为依次采取的步骤应是（请按合理顺序填写数字代号）：______．

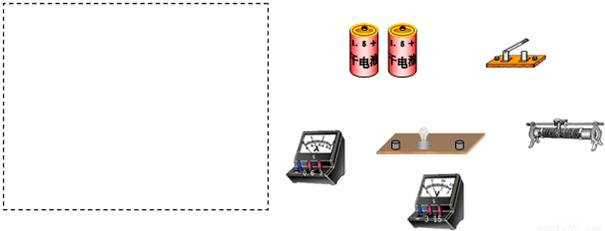

在“测量小灯泡的电阻”的试验中，要用滑动变阻器改变被测小灯泡两端的电压．
（1）滑动变阻器的连接如图2所示，闭合开关前应将滑片P移向 ______端（填A或D）

（2）在虚线框内画出电路图，并连接实物图．

（3）在某次试验中，电压表和电流表的连接和示数如图3所示，则小灯泡两端的电压是 ______V通过小灯泡的电流是 ______A小灯泡的电阻为 ______Ω

已知，两个定值电阻R₁和R₂的阻值分别为3Ω和6Ω，如果将它们并联接在6V的电源上，干路中的电流为多少？

已知，两个定值电阻R₁和R₂，R₁的阻值为10Ω，将它们串联后接在电压为12V的电源上，电流表的示数为0.5A，求R₂的电阻的大小．
