小明在欣赏圣诞树上的小彩灯时发现，各小彩灯的连接方式为串联，当其中一只灯丝熔断，其他彩灯却仍能发光，如图甲，这是为什么呢？他仔细观察灯泡的构造如图乙，查阅得知细金属丝表面涂有绝缘物质；取一只完好的彩灯，按图丙电路进行实验，电源电压为7.5V，数据及现象记录如下表：
请依据上述信息完成以下问题：
（1）第4次实验电流表示数如图丁，其读数为______安；
（2）从数据中发现，通过彩灯的电流与电压不成正比，其原因是______；
（3）能证实灯丝支架与细金属丝之间有绝缘物质的实验现象是______；
（4）请依据彩灯结构及实验现象，推测彩灯串中一只灯丝熔断其他彩灯却仍能发光的原因是______．
| 实验次数 | 1 | 2 | 3 | 4 | 5 | 6 |
| 电压（V） | 0.3 | 1 | 2 | 4 | 6 | 7.5 |
| 电流（A） | 0.06 | 0.10 | 0.12 | 0.20 | ||
| 彩灯亮度 | 不发红 | 弱光 | 较亮 | 亮 | 很亮 | 灯丝烧断 |
（1）第4次实验电流表示数如图丁，其读数为______安；
（2）从数据中发现，通过彩灯的电流与电压不成正比，其原因是______；
（3）能证实灯丝支架与细金属丝之间有绝缘物质的实验现象是______；
（4）请依据彩灯结构及实验现象，推测彩灯串中一只灯丝熔断其他彩灯却仍能发光的原因是______．

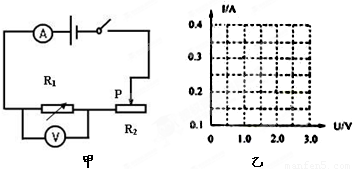

某同学用如图所示的电路研究通过导体的电流与导体两端的电压、导体电阻间的关系．若保持电源电压的大小和电阻箱R1的阻值不变，移动滑动变阻器R2的金属滑片P，可测得不同的电流、电压值，如表1所示．然后，他又改变电阻箱R1的阻值，测得相应的电流值，如表2所示．
表1：
表2：
（1）研究通过导体的电流与导体两端的电压关系时，滑动变阻器的作用是______．
（2）请你根据表1的数据，在乙图中画出I-U图线，分析图线，你能得出的结论是：______．
（3）分析表2中的数据可知：电流与电阻______（成/不成）反比，这与欧姆定律______（相符/不符），原因是______．
表1：
| 实验序号 | U1/V | I/A |
| ① | 1 | 0.2 |
| ② | 1.5 | 0.3 |
| ③ | 2 | 0.4 |
| 实验序号 | R1/Ω | I/A |
| ① | 3 | 0.5 |
| ② | 6 | 0.33 |
| ③ | 9 | 0.25 |
（2）请你根据表1的数据，在乙图中画出I-U图线，分析图线，你能得出的结论是：______．
（3）分析表2中的数据可知：电流与电阻______（成/不成）反比，这与欧姆定律______（相符/不符），原因是______．
小明与几位同学用实验室提供的常用器材（电源电压为6V）测量一定值电阻Rx的阻值时，设计了下列甲、乙、丙、丁四个电路图．
（1）小明连接好电路后，闭合开关S，移动滑动变阻器的滑片P，测得数据如下：
请你通过分析表格中的实验数据，推断小明在实验中所用的电路图是______图，还可以计算出R的阻值为______Ω．
（2）另外三位同学连接好电路后，，闭合开关S，移动变阻器的滑片P时，分别出现了下列三种异常现象：
（A）电流表示数有变化，电压表示数几乎为零；
（B）电流表示数几乎为零，电压表示数基本不变；
（C）电流表烧坏．
请你判断：按______图连接的电路出现现象（A）；按图______连接的电路出现现象（B）；按______图连接的电路出现现象（C）．
（3）此实验要多次测量电阻值，最后求电阻值的平均值，其目的是______．
（4）小刚同学也记录了自己的实验数据如下表：
经检查与核对，他的实验操作与数据记录准确无误．然而，比较小明和小刚记录的数据可知：在小明的实验中，电压表的示数是增大的；而在小刚的实验中电压表的示数确实减小的，请你简要分析产生这种现象的原因是：______．
0 80876 80884 80890 80894 80900 80902 80906 80912 80914 80920 80926 80930 80932 80936 80942 80944 80950 80954 80956 80960 80962 80966 80968 80970 80971 80972 80974 80975 80976 80978 80980 80984 80986 80990 80992 80996 81002 81004 81010 81014 81016 81020 81026 81032 81034 81040 81044 81046 81052 81056 81062 81070 235360
（1）小明连接好电路后，闭合开关S，移动滑动变阻器的滑片P，测得数据如下：
| 电压表示数U/V | 1 | 2 | 3 | 4 | 5 |
| 电流表示数I/A | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 |
（2）另外三位同学连接好电路后，，闭合开关S，移动变阻器的滑片P时，分别出现了下列三种异常现象：
（A）电流表示数有变化，电压表示数几乎为零；
（B）电流表示数几乎为零，电压表示数基本不变；
（C）电流表烧坏．
请你判断：按______图连接的电路出现现象（A）；按图______连接的电路出现现象（B）；按______图连接的电路出现现象（C）．
（3）此实验要多次测量电阻值，最后求电阻值的平均值，其目的是______．
（4）小刚同学也记录了自己的实验数据如下表：
| 电压表示数U/V | 5 | 4 | 3 | 2 | 1 |
| 电流表示数I/A | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 |
