作图：
（1）请在虚线框内画出手电筒的电路图．

（2）楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能．科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开．利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开．若将这两个开关配合使用（如图），就可以使楼道灯变得“智能化”．请把图中的器材连接成符合要求的电路．
（3）请在下面方框中画出滑动变阻器的电路符号
（4）在图中用实线表示绳子，画出最省力时绳子的绕法．

某实验小组同学对在探究“斜面的机械效率与什么因素有关”这一课题，提出了如下猜想：
A．斜面的机械效率与斜面的倾斜程度有关
B．斜面的机械效率与斜面的粗糙程度有关
C．斜面的机械效率与物体的重力有关
于是他们用弹簧秤沿斜面方向将一木块从斜面底端拉到斜面顶端，已知斜面的高度相同，长度不同．下表是他们某次实验记录的数据：

斜面长L（cm）	斜面材质	斜面高h（cm）	物块重G（N）	拉力F（N）	机械效率
180	木板	20	9	1.9	52.6%
120	木板	20	9	2.4	62.5%
80	木板	20	9	3.1

（1）请你计算出表中空格的机械效率．
（2）分析表中数据可知，实验验证的猜想是______（填写序号）
（3）实验结论是：将同一重物沿斜面移动到相同的高度，斜面的______越大，机械效率越______．

在“研究杠杆平衡条件”的实验中

（1）把杠杆挂在支架上，实验前没有挂钩码时，发现杠杆右端下倾，可将右端螺母向______边旋转，使杠杆在______平衡．
（2）实验中共有6个钩码，杠杆上每格距离相等，调节好杠杆后，在杠杆左边离支点2格的A处挂了3个钩码，如图所示，为使杠杆在水平位置平衡，请你在杠杆右边挂上钩码（用一种方法），你的方法是______．
（3）实验中改变支点两侧的钩码位置和个数，用同样的方法一般要做三次，得到三组数据并进行分析．这样做的目的是______．

如图所示，将一张卡片对折，在开口的一边剪两刀，然后将橡皮筋套在开口边，就做成了一个会跳的卡片，使这张卡片跳起来的做法是．卡片能跳起来的原因是．

物体内部大量分子的无规则运动叫做热运动，温度越高，分子的无规则运动就越______；物体内所有分子的______就增加，物体的内能就增大．在研究分子运动与温度的关系时，我们做了这样一个实验：分别在冷水和热水中滴入墨水进行观察、比较．在做这个实验时应该注意哪几点？

一铝壶中装有5kg的水，放在煤气灶上加热，将水从20℃加热至沸腾（在1标准大气压下），在此过程中：
（1）铝壶中的水吸收了多少热量？[水的比热容是：c=4.2×10³J/]
（2）若水仅能吸收煤气燃烧所放出热量的25%，则至少燃烧了多少克煤气？（煤气的热值q=4.2×10⁷J/kg）

要把沙子运上三楼，小慧采用了图中的第一种方法，1min完成了任务．若不计摩擦，试求：
（1）小慧的功率；
（2）小慧运沙子时的机械效率；
（3）哪种方法的机械效率最大，为什么？

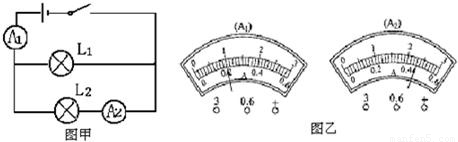

在图甲所示的电路中，合上开关S，电流表A₁、A₂的示数如图乙所示，则
（1）灯L₁中的电流为多少？
（2）灯L₂中的电流为多少？
（3）在某次操作中，当小明闭合开关，结果发现电流表的指针都能偏转，并且偏转角度相同，他仔细检查两个电流表，都完好，试分析造成此现象的原因可能是什么．（说出两条）

如图所示，灯重30 N，灯挂在水平横杆的C端，O为杠杆的支点，水平杆OC长2 m，杆重不计，BC长0.5 m，绳子BD作用在横杆上的拉力是多少？（已知：∠DBO=30°）

如图所示的机械是人们在日常生活里常见的，其中能省距离的是（）
A．

起重机前臂
C．
