如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R₂的滑片P向左移动时，电流表和电压表示数的变化情况是（）

A．电流表的示数变小，电压表的示数变大
B．电流表的示数变小，电压表的示数变小
C．电流表的示数变大，电压表的示数变大
D．电流表的示数变大，电压表的示数变小

用两个相同的加热器，分别对质量相等的甲、乙两种液体加热，其温度随时间变化的图象如图所示，由图象可知（）

A．甲的比热容比乙大
B．甲的比热容比乙小
C．甲和乙的比热容相等
D．开始加热时，甲和乙的比热容为零

如图所示的电路中，电源电压保持不变，闭合开关S₁、S₂，两灯都发光，当只将S₂断开时，灯泡L₁的亮度及电流表示数变化的情况是（）

A．亮度不变，电流表示数不变
B．亮度不变，电流表示数变小
C．变亮，电流表示数不变
D．变亮，电流表示数变小

在如图所示的电路中，R₁与R₂的比值为1：4，则电流表

的示数之比是（）

A．5：4
B．5：1
C．1：4
D．4：1

一位体重为500N的同学在跳绳测试中，1min跳了150次，如果该同学每次腾空的高度为5cm，他在跳绳过程中，每跳一次克服重力做的功是 J；整个过程他克服重力做功的功率是 W．

家庭电路中的开关和被控制的用电器是联的；电灯、电视机、电冰箱等家用电器之间是联的．

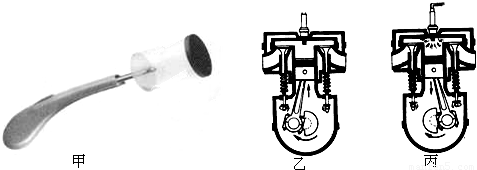

如图甲所示装置，向盒内滴入数滴酒精，再将盒盖盖紧，然后揿动电火花发生器的按钮，看到，在此过程中，酒精燃烧后的燃气的能转化为盒盖的机械能．图中（选填“乙”或“丙”）汽油机的工作过程与这一实验过程中能量的转化是一致的，而图示的另一个工作过程叫冲程．如果该机飞轮转速是1800r/min，则它每秒钟内完成个冲程，做功次．

某导体两端加2V电压时，通过的电流为0.5A，则这段导体的电阻为欧，要使通过该导体的电流变为1A，应在该导体两端加 V电压．

在如图所示的电路中，闭合开关S，灯L不亮，电压表有示数．已知电路中各处均接触良好．
（1）请写出发生上述现象的三个可能原因：    ；．
（2）为进一步确定原因，小华同学将一个电流表正确串联在该电路中，闭合开关S，观察电流表的示数情况．著电流表有示数，说明上述现象产生的原因是    （写出一个可能原因）；若电流表无示数，说明上述现象产生的原因是    ．
（3）小明同学准备用一根导线并联接在电阻R两端，根据灯泡能否发光进一步确定原因．此操作方案是否可行，请说明理由    ．

在图甲中，闭合开关后，给玻璃珠加热到红炽状态，小灯泡______．原因是玻璃变成了______．在图乙中，闭合开关后．在给钨丝缓慢加热的过程中，小灯泡______，原因是钨丝的温度越高，它的电阻______．
