如图所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，R1为定值电阻．当闭合开关S，A板上受到的压力F增大时闭合开关S；
如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），右图为单侧钳柄及相连部分示意图．请在图中画出钢丝钳剪钢丝时的动力臂L1和阻力F2．

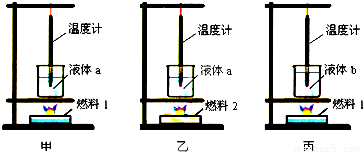

如图所示，甲、乙、丙三图中的装置完全相同．燃料的质量都是10g，烧杯内的液体初温相同．
（1）比较不同燃料的热值，应选择______两图进行实验；比较不同物质的比热容，应选择______两图进行实验；在实验中，三烧杯中a、b液体的质量必须______（相等/不同）．
（2）若在研究不同燃料热值实验时，记录数据如下表：
根据表中数据计算：完全燃烧10g燃料1放出的热量为______J，燃料2的热值是______J/kg．
（3）通过实验得到的燃料热值与实际相比是偏______（大/小），你认为出现这样情况的主要原因是：______．
（1）比较不同燃料的热值，应选择______两图进行实验；比较不同物质的比热容，应选择______两图进行实验；在实验中，三烧杯中a、b液体的质量必须______（相等/不同）．
（2）若在研究不同燃料热值实验时，记录数据如下表：
| 燃料 | 加热前液体温度______ | 燃料燃尽时液体温度______ | 燃料的热值______ |
| 1 | 15 | 35 | 2.4×106 |
| 2 | 15 | 25 | ？ |
（3）通过实验得到的燃料热值与实际相比是偏______（大/小），你认为出现这样情况的主要原因是：______．
用定值电阻做实验，探究通过导体的电流与导体两端电压的关系．

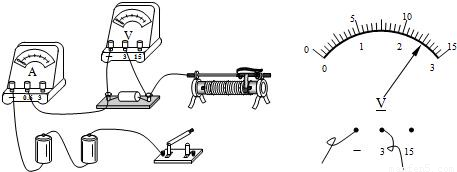

（1）如图所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大．
（2）闭合开关，向左移动变阻器滑片，电流表示数应______（选填“变大”、“不变”或“变小”）．
（3）调节滑动变阻器，把测量的数据填入下表，其中电流表示数为0.5A时电压表示数如图所示，其值为______V．
（4）利用上述数据，画出导体中的电流随电压变化的图象．
0 80732 80740 80746 80750 80756 80758 80762 80768 80770 80776 80782 80786 80788 80792 80798 80800 80806 80810 80812 80816 80818 80822 80824 80826 80827 80828 80830 80831 80832 80834 80836 80840 80842 80846 80848 80852 80858 80860 80866 80870 80872 80876 80882 80888 80890 80896 80900 80902 80908 80912 80918 80926 235360
（1）如图所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大．
（2）闭合开关，向左移动变阻器滑片，电流表示数应______（选填“变大”、“不变”或“变小”）．
（3）调节滑动变阻器，把测量的数据填入下表，其中电流表示数为0.5A时电压表示数如图所示，其值为______V．
| 实验次数 | 1 | 2 | 3 | 4 | 5 |
| 电压U/V | 1.0 | 1.5 | 2.0 | 3.0 | |
| 电流I/A | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 |
