在图所示的电路中，电源电压保持不变．当电键S由断开到闭合时，电流表的示数将，电压表与电流表示数的比值将．（均选填“变大“、“不变“或“变小“）

如图所示，滑动变阻器R₁的阻值是200Ω，电阻R₂是300Ω，电源电压是6V且保持不变，当滑动变阻器的滑片P由a滑到b，电压表的示数相应的由变化到．

标有“6V 6W”的灯泡，如果接在电压是15V的电路上并使其正常发光，应联一个阻值为欧姆的电阻．

灯泡L₁标有“6V 3W”，灯泡L₂标有“6V 1.5W”，把两灯泡串联接到某电源两端，闭合开关后，只有一只灯泡正常发光，另一只发光很暗，则电源电压为 V．

安全用电的原则是不接触低压带电体，不高压带电体．

已知R₁：R₂=1：2，当电阻R_l与R₂并联在电路中时，电功率之比P₁：P₂= ；当电阻R₁与R₂串联在电路中时，在相同时间消耗的电能之比W₁：W₂= ．

小丽要自制滑动变阻器，老师向她提供了下表所示的几种材料及相关数据，她应选取______材料做电阻丝，因为在相同条件下，这种材料的电阻______（选填“较大”或“较小”）．图中AB和CD是她选取的这种材料制成的两根粗细一样的电阻丝，用图示的装置可以研究导体电阻的大小跟______的关系．

几种长1m的横截面积为1mm²的金属导体在20℃时的电阻值
导体	电阻R/Ω
铜	0.017
铝	0.027
铁	0.096
镍铬合金	1.1

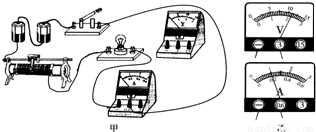

在用“伏安法测小灯泡的电阻”实验中．?
（1）在图甲中，请你将电压表正确连入电路，完成电路的连接．?
（2）在闭合开关之前，图中滑动变阻器的滑片应放在______端．（填“左”或“右”）
（3）若某次测量时电压表和电流表的示数如图乙所示，则电压表的示数为______V，灯泡的电阻RL=______Ω．?
（4）小明同学在做实验时，电路连接无误．闭合开关后，发现电流表的指针明显偏转，而电压表的示数为零．该故障的原因可能是______．?

小明在进行“测量小灯泡的功率”的实验时，实验台上提供的器材有：6V蓄电池、电流表（0-0.6A，0-3A）、电压表（0-3V，0-
15V）、滑动  变阻器（50Ω  1.5A）、额定电压为2.5V的小电灯（正常发光时的电阻约为7Ω）、开关各一个，导线若干．
（1）小明在实验中，电压表应该选择______的量程；
（2）若闭合开关后，发现灯泡不发光，电流表的示数为零，电压表的示数为6V，产生此故障的原因可能是下列情况中的______和______（填写序号）
A．小电灯短路                  B．小电灯的灯丝断了     C．小电灯的灯座接触不良
D．电压表的正、负接线柱反接    E．变阻器滑片接触不良
（3）排除故障后，调节滑动变阻器测得如表中所示的三组数据，则小电灯的额定功率为______W．

实验次数	1	2	3
电压U/V	2.0	2.5	2.8
电流I/A	0.30	0.36	0.38

如图所示，R₁的电阻为20Ω，当开关S闭合后电流表A的示数为0.3A，电流表A₁的示数为0.1A．求：
（1）电源的电压；
（2）电阻R₂的电阻值．
