如图所示是家用电冰箱及其电路图．冰箱压缩机由温控开关自动控制，冷藏室照明灯由冰箱门联动开关控制，冰箱门关闭后，联动开关处于状态，冰箱里的温度降低到-定程度后，温控开关会自动（选填“断开”或“闭合”）．

如图所示为家庭电路常用的两种墙壁开关，其按钮可绕面板内某轴转动．根据你的生活经验，你认为______较易损坏，这是因为按动这种开关的______较小，按动需要的力较大．墙壁开关应与所控制的电灯______联．

张红在做早餐时发现，同样情况下，煮沸一锅牛奶与煮沸同质量的豆浆用的时间不同，这是为什么呢？请你运用所学的物理知识，针对其中的原因，提出一个猜想，并简述验证这个猜想的办法．
（1）你的猜想是：______；
（2）验证猜想的办法是：______．

如图是一种门锁把手的示意图，O点是把手的转轴，请画出作用力F的力臂l．

用滑轮组将陷在泥中汽车拉出来，试在图中画出最省力的绕绳方法．

某电路中有一个封闭的电路盒如图，面板上有A、B、C三个接线柱及灯泡、电铃各一个．为了探究盒内电路结构，小明做了多次实验，实验结果记录如下表．根据实验情况，请你在虚线框内画出电路盒内的电路图．

导线连接	产生的现象
A、C	灯亮铃不响
A、B	铃响灯不亮
B、C	灯不亮铃不响

为“探究杠杆的平衡条件”，回答以下问题：
①先把杠杆的中点支在支架上，调节两端的平衡螺母，使杠杆在______位置平衡．这样做的目的______．小华将杠杆支上后，呈如图所示的状态，则他应将平衡螺母向______调节．
②调节好杠杆后，小华将两个重力均为0.5N的钩码挂在杠杆a处，又将弹簧测力计钩在杠杆b处的细线上，为使杠杆平衡，应竖直______拉弹簧秤（填“向上”“向下”）；操作时，小华发现弹簧秤读数偏小，不能准确读数，请你提出一种改进的方法：______

如图所示，是研究“做功与内能改变的关系”的实验，玻璃瓶内装有少量的水，用塞子塞紧，并用气筒往瓶内打气，瓶内压强大到一定程度时，瓶塞就会跳起来．
（1）在这一实验过程中，你应当注意观察的是______
A、打气过程；
B、打气时瓶内水的情况；
C、瓶塞跳起的现象；
D、瓶塞跳起的瞬间瓶内出现的现象．
（2）在你认为应当观察的一项中，你所观察到的现象是______，这一现象所说明的问题是______．

小洋和小红在测滑轮组机械效率的实验中，一起组装了如图所示的实验装置，他们分别记下了钩码和弹簧测力计的位置．
（1）实验时，小红应______向上拉动弹簧测力计，使钩码升高，并由弹簧测力计读出拉力为0.5N；同时小洋用刻度尺测出钩码升高的高度为0.1m，以上测量准确无误，其它被测物理量和计算的数据如下表所示：

（2）小洋和小红测得滑轮组的机械效率为100%，他们意识到出了错误，请你帮他们找出原因：______．
（3）该滑轮组的机械效率实际为______．
（4）若提升的钩码重增加到6N，则其机械效率将______（选填增大、减小或不变）．
（5）通过分析，可知对滑轮组机械效率产生影响的主要因素有______．

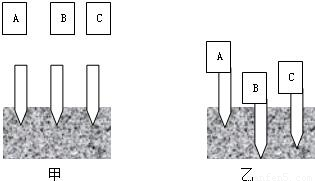

如图所示，学下小组的同学在探究“物体的重力势能的大小跟哪些因素有关”时，设计了以下实验：
实验方案：三个相同的木桩插在沙坑里，露出沙坑的高度相同，如甲图所示．取三个铁块从空中静止释放后撞击木桩，木桩陷入沙坑，如乙图所示．
（1）在此实验中，我们可以通过观察______来比较铁块重力势能的大小．
（2）若h_A=h_B＞h_C，m_A＜m_B=m_C，如图乙所示：
比较A、B情况，说明______．
比较B、C情况，说明______．
（3）实验得出的结论是：物体重力势能的大小跟物体的______和______有关．
