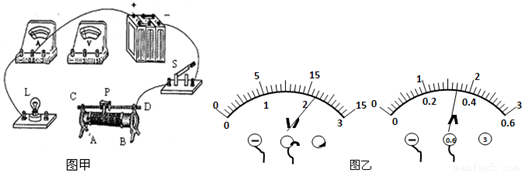

测定小灯泡电阻的实验器材如图甲所示．

（1）请你用笔画线代替导线，把图甲中的器材连入组成实验电路．（要求：滑片P向右滑时，电流表示数变大．）
（2）正确连接电路闭合开关后，发现灯不亮，但是电压表有读数，则故障原因可能是灯泡______（选填“短路”或“断路”）．
（3）排除故障后此时乙所示，实验时小灯泡的电压为______V，电流为______A．该小灯泡电阻为______Ω．

在研究电流跟电压、电阻之间关系的实验中，通过改变电路中电压和电阻，分别测得如下两组数据：

表一：
实验次序	电阻R=100Ω
实验次序	电压/V	电流/A
1	1	0.1
2	2	0.2
3	3	0.3

表二：
实验次序	电压U=3V
实验次序	电阻/Ω	电流/A
1	5	0.6
2	10	0.3
3	15	0.2

分析表一的数据可得到的结论：______．
分析表二的数据可得到的结论：______．

某同学选好电流表和电压表的量程，按如图所示电路图连接后，闭合开关S，电流表指针几乎未偏转，电压表的指针有明显的偏转，则该电路的故障可能是：______
A．从a点经灯L₁到b点的电路出现了断路
B．电流表断路或未接好
C．灯泡L₂的灯丝断了．
D．电流表和灯L₁及L₂都坏了．

根据给定的器材，设计实验测定未知电阻R_X的电阻值．
器材：电压未知的稳压电源一台；已知电阻值的电阻R一个；符合要求的电流表一块；单刀单掷开关两个；待测电阻R_X以及导线若干．
要求：实验过程中不得拆改电路；
（1）请在方框内画出电路图；
（2）简述实验步骤；
①按照电路图连接电路；并检查无错误、无故障；
②______；
③______；
（3）测量计算式R_X=______．

如图所示的电路中，R₁的阻值为10Ω，只闭合开关S₁时电流表的示数为0.3A，再闭合开关S₂后，电流表的示数为0.45A，求：
（1）电源电压；
（2）R₂的阻值．

如图所示电路，电源电压不变，已知R₁=5Ω，R₂=10Ω，电源电压30V．求：
（1）电阻R₁两端电压；
（2）通过R₂的电流；
（3）5秒内电流通过R₂做了多少功？
（4）R₂的电功率是多大？

如图所示电路中，电源电压不变，电阻R₁=20Ω，当滑片P从中点C移至B端时，电压表示数之比为4：5，求滑动变阻器最大阻值．

如图所示，电源电压保持不变．闭合开关S后，滑动变阻器R的滑片P在移动过程中，电压表的示数变化范围为0---4伏，电流表的示数变化范围为0.5-1安．求：
（1）R的阻值；
（2）R的最大阻值；
（3）电源电压．

能比较方便地用来表示银河系大小的长度单位是（）
A．光年
B．m
C．nm
D．km

下列方法中，能使铁块质量发生改变的是（）
A．放在火上烤
B．熔成铁水
C．带到月球上去
D．砂轮上磨过之后
