如图是表示安装一个电灯的实物连接图.图中有两个错误之处是:① ,② ．——青夏教育精英家教网——

如图是表示安装一个电灯的实物连接图，图中有两个错误之处是：
① ；
② ．

在做“决定电阻大小的因素“实验中，为了便于研究，采用______法，即每次需挑选两根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论：

导线代号	A	B	C	D	E	F	G
长度l/m	1.0	1.2	1.5	1.0	1.2	1.5	0.5
横截面积S/mm²	3.2	0.8	1.2	0.8	1.2	1.2	1.2
材料	锰铜	钨	镍铬	锰铜	钨	锰铜	镍铬

（1）为了研究电阻与导体材料有关，应选用的两根导线是______；（填导线代号）
（2）为了研究电阻与导体的横截面积有关，应选用的两根导线是______．

为了测量电阻R的阻值，某同学连接实验器材的线路如图所示，请指出连接线路中的三个错误及其纠正的做法：
（1） ______；
（2） ______；
（3） ______；

如图为“测定小灯泡正常工作时电阻”的实验电路图：
①若小灯泡的额定电压3.8V，电阻约18Ω，则电源至少用______节干电池串联，电压表选______V量程，电流表选______A量程．
②闭合开关S前，滑动变阻器滑片应置于______（a或b）端．
③闭合开关S后，发现灯L不亮，电流表无示数，电压表有示数且接近电源电压，此故障的原因可能是（______）
A、电流表处有开路 B、小灯泡L开路
C、电压表处有短路 D、小灯泡L短路
④如果电压表的大量程坏了，干电池是新的，你准备怎么办？（用电路图说明）

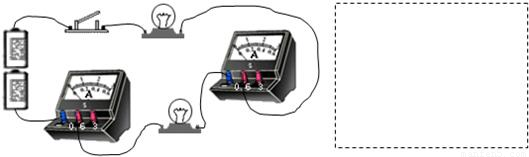

请在右边方框内画出如图所示的电路图，并标出电流表的“+”、“-”接线柱．

如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中．

如图，当开关闭合后，电压表的示数为48V，电流表的示数为3A，当开关断开后，电压表的示数为40V，求：
（1）电源电压；
（2）R₁、R₂的阻值．

如图所示电路，电源电压为9V，R₁、R₂的阻值均为6Ω，R₃的阻值为3Ω，求：
（1）当S₁、S₂都断开时，电流表和电压表的示数各是多少？
（2）当S₁、S₂都闭合时，电流表和电压表的示数各是多少？

如图，电源电压保持不变．闭合开关S后，滑动变阻器R的滑片P在移运过程中，电压表的示数变化范围为0～4伏，电流表的示数变化范围为0.5～1安，求：
（1）R的阻值；
（2）R的最大阻值；
（3）电源电压．

在国际单位制中，电压的单位是（）
A．焦耳（J）
B．欧姆（Ω）
C．瓦特（W）
D．伏特（V）
