小明在探究电流通过导体产生的热量与哪些因素有关时，把两段金属丝A、B（已知A、B两金属丝的电阻的大小关系为RA＜RB）串联后，分别放在如图4所示的两个完全相同的烧瓶中并接入电路，在烧瓶中加入质量、初温均相同的煤油，再分别插入相同的温度计a、b．闭合开关通电一定时间．此方案可探究电流通过导体时产生的热量与______大小的关系．实验可得出的结论是______．请你应用所学知识推断实验过程中______（选填“甲”或“乙”）瓶内煤油的温度升高得更快．
小轩用伏安法测量电阻R的阻值：

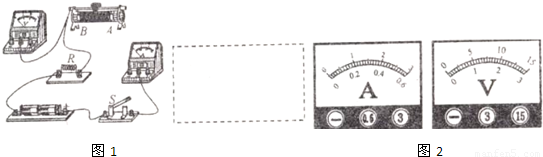

（1）用笔画线代替导线，把图1中的实物图连成实验电路．要求，滑动变阻器滑片P向左移动时，电流变大．
（2）根据实物电路在虚线框内画出实验电路图．
（3）现已列出三次测量的实验数据及部分计算结果，还差第二次实验时的阻值没有计算，计算出第二次实验时的阻值并将计算结果填入表中．
（4）在图2所示的电流表和电压表的表盘上分别画出第二次实验数据的表针的位置，并画出接线以表明测量时使用的量程．
（5）计算出电阻R的平均值R=______Ω．
（6）计算出电阻R在第二次实验时消耗的实际功率P=______W．
（7）小林发现另一个同学实验时，电路连接正确，电压表的示数为3V，但是反复移动滑动变阻器的滑片P，电压表的示数总是不表．由此可见，发生故障的原因可能是滑动变阻器______或电阻R______（均选填“短路”或“断路”）．
0 80521 80529 80535 80539 80545 80547 80551 80557 80559 80565 80571 80575 80577 80581 80587 80589 80595 80599 80601 80605 80607 80611 80613 80615 80616 80617 80619 80620 80621 80623 80625 80629 80631 80635 80637 80641 80647 80649 80655 80659 80661 80665 80671 80677 80679 80685 80689 80691 80697 80701 80707 80715 235360
（1）用笔画线代替导线，把图1中的实物图连成实验电路．要求，滑动变阻器滑片P向左移动时，电流变大．
（2）根据实物电路在虚线框内画出实验电路图．
（3）现已列出三次测量的实验数据及部分计算结果，还差第二次实验时的阻值没有计算，计算出第二次实验时的阻值并将计算结果填入表中．
（4）在图2所示的电流表和电压表的表盘上分别画出第二次实验数据的表针的位置，并画出接线以表明测量时使用的量程．
| 实验次数 | U/V | I/A | R/Ω |
| 1 | 2.2 | 0.18 | 12.2 |
| 2 | 2.5 | 0.2 | ______ |
| 3 | 3 | 0.24 | 12.5 |
（6）计算出电阻R在第二次实验时消耗的实际功率P=______W．
（7）小林发现另一个同学实验时，电路连接正确，电压表的示数为3V，但是反复移动滑动变阻器的滑片P，电压表的示数总是不表．由此可见，发生故障的原因可能是滑动变阻器______或电阻R______（均选填“短路”或“断路”）．
