请将如图所示元件，连接成符合安全用电要求的家庭电路．

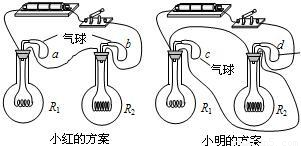

小红和小明分别用下图所示的装置，探究电流一定时，电流产生的热量与电阻的关系．他们分别将两段阻值不同的电阻丝（R₁＜R₂）密封在完全相同的烧瓶中，并通过短玻璃管与气球相连．（设他们所用的各种同类器材性能相同）

（1）在这个实验中电流产生热量的多少是通过______体现出来的．
（2）他们同时开始进行实验，在a、b、c、d四个气球中，鼓起来最快的是______．
（3）小红和小明的实验方案有一个是错误的，请针对错误的实验进行简要的评估．（说明谁的方案是错误的，以及错误的原因）
答：______．

在科学探究“伏安法测量电功率”的实验中，某小组同学用下图所示的电路图测量额定电压为2.5V的小灯泡的额定功率．
（1）在这个实验中，滑动变阻器的作用是：______；
（2）在按电路图连接电路时，应先将开关______（填“断开”或“闭合”），再滑动变阻器的滑片p移到______的位置．
（3）连接好电路，闭合开关，调节滑片p，使电压表的示数为______V时，电灯正常发光，若此时电流表的示数如图所示，其示数是______A，则电灯的额定功率是______W．

将2kg的水从20℃加热到70℃，需要吸收多少热量？若这些热量全部由酒精燃烧来提供，酒精燃烧放出的热量只有70%被水吸收，需燃烧多少g的酒精？
[C_水=4.2×10³J/，q_酒精=3.0×10⁷J/kg]．

如图所示，L是“12V 6W”的小灯泡，R_l是定值电阻，R₂是最大阻值为24Ω的滑动变阻器，电源电压和灯泡的电阻不变．求：
（1）灯泡的阻值．
（2）闭合开关S、S_l，变阻器滑片在b端时，个灯泡恰能正常发光，这时电流表示数为0.9A，求R_l的阻值．
（3）闭合开关S，断开S_l时，小灯泡消耗的最小功率．

如右表是小强家里的电热水器的技术参数表，根据表中的参数完成下列计算．

储水式电热水器
型号	V-50	额定容量	50L
额定电压	220V	额定功率	2200W
额定频率	50HZ

（1）该热水器正常工作时的电流是多大？
（2）该热水器正常工作1h消耗的电能是多少？
（3）某天测得该热水器工作时的实际电流是8A，试求此时热水器的实际电功率是多大？

密闭容器中装有100g水，若将它冷却后全部凝固成冰，则水凝固成冰的质量将会（）
A．变大
B．变小
C．不变
D．无法确定

小乔在晓港公园湖中划着小船游览湖景，若说她是静止的，则所选择的参照物是（）
A．岸边的树
B．湖岸
C．小船
D．湖水

一个物体在30s内走了33m，这个物体可能是（）
A．步行的成人
B．铁路上行驶的列车
C．爬行的蚂蚁
D．百米短跑的运动员

如图是小奇背着重为100N的书包，从教学大楼的3楼的楼梯口过走廊走入自己班课室，小奇对书包做的功为（）

A．0 J
B．100 J
C．300 J
D．600 J
