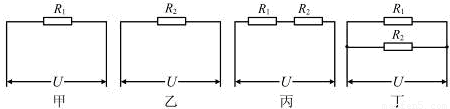

如图所示的四个电路中，电源电压U相同，R₁＜R₂，电路消耗的总功率由大到小的顺序是______．

物业工作人员来李明家收电费，他观察到李明家电能表的情况如图所示．然后从记录本上查出上月电能表的示数是811.6kWh．若按0.5元/kW?h计费，李明家本月应缴电费元．李明家同时使用的用电器总功率不得超过 W．

如图所示，在吹一个表面画有许多斑点的气球时会发现，随着气球的鼓起，斑点间的距离在不断变化．从任何一点出发，其他的点都可以以它为中心向四周散开，并且距离越远散开的速度越快．如果我们把这个气球比作宇宙，试回答下列问题．
（1）根据多谱勒效应，当星系靠近观察者时，见到的星光光谱线向频率高的蓝光方向移动，反之则向红光方向移动．把气球上的斑点看作一个个星系，并选定一个作为太阳系．当我们把气球逐渐吹起时，以太阳系为观测中心，我们观测到的星系大多在向______光方向移动，也就是说它们都在______（靠近/远离）太阳系，并且距离太阳系越远的星系移动的速度越______（快/慢）．
（2）实验说明大多数星系之间的距离都在______，由此推测宇宙正处于______之中．
（3）这种研究宇宙的方法是______
A．对比法 B．类比法 C．模型法 D．控制变量法．

一个额定电压是6V的小灯泡，其正常工作时通过的电流约为0.3A．小明想测定这个小灯泡的额定功率，实验室中有如下器材：
电流表、电压表、开关各一个，三个规格分别为“10Ω lA”、“50Ω 0.5A'’和“1kΩ IA“的滑动变阻器，导线若干，电源（电压为12V）．
（1）小明设汁了如图所示电路图，通过分析你认为小明应选用规格为______的滑动变阻器．
（2）图中已连接了部分电路．请你根据所示电路图．用笔画线代替导线，将电路连接完整．

（3）小明正确选择了滑动变阻器，将电路补充连接后，闭合开关，发现灯泡发光较暗，电流表有示数．任意移动滑动变阻器的滑片，电压表示数不变（示数不为零）且小于6V．具体原因是______
（4）小明排除故障后，继续实验．闭合开关前滑动变阻器的滑片应调到______端（选填“C”或“D”）．
当电压表的示数为6V时．电流表的示数（如图所示）为______A，小灯泡的额定功率是______W．
（5）不改变上面连好的电路，还可以完成的实验有：______（写出一个即可）．

如图是小明研究“影响电磁铁磁性强弱因素”的装置图，它是由电源、滑动变阻器、开关、带铁芯的螺线管和自制的针式刻度板组成．通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱．在指针下方固定一物体A，当用导线a与接线柱2相连，闭合开关后，指针B发生偏转．
（1）指针下方的物体A应由______材料制成；
A、铜 B、铁 C、铝 D、塑料
（2）实验发现：
①当滑动变阻器的滑片P向左滑动时，指针B偏转的角度将会______；
②保持滑片P位置不变，当导线a由接线柱2改为与接线柱1相连，闭合开关后，可发现指针B偏转的角度将会______；
（3）经过对电磁铁的研究，可得出结论是：当线圈匝数一定时，通过电磁铁的电流越大，电磁铁磁性______；当通过电磁铁的电流一定时，电磁铁线圈的匝数越少，磁性越______．

今年的五一黄金周期间，上海小明一家到杭州游玩，他们乘坐豪华游艇欣赏西湖的秀丽风光导游小姐用甜润的声音向游客介绍：本游艇是当地一家民营科技公司与上海交通大学合作研制的，游艇以太阳能为动力，不仅节约能源而且无污染，它的关键技术部件是光电转换板，此板接受太阳光的面积是8米²，当板正对太阳光时能够产生120伏的电压，游艇上的自动装置使光电转换板始终与阳光垂直，现在我们游艇上的光电转换板正向电动机提供10安的强大电流．听完介绍，小明饶有兴趣地问了导游一些问题，导游告诉他：电动机线圈的直流电阻是4欧，现在太阳光垂直照射到单位面积上的辐射功率为1.0×10³瓦/米²．
根据以上信息，求：
（1）太阳光照到光电转换板上时，把______能转化为______能．
（2）该光电转换板的效率．
（3）电动机把电能转化为机械能的效率．

医院里利用高温高压蒸汽消毒锅对器械进行消毒，不同的器械所要求的温度、压强不同．如图为自动测量锅内温度、气压的电路
原理图（虚线框内为锅内部分电路）．电源电压恒为4.5V．
（1）若对总质量为5kg、初温为15℃的钢制器械进行消毒，消毒温度须达到115℃时，器械共吸收多少热量？[c_钢=0.46×10³J/]
（2）压强传感器R₁（阻值随所受的压强大小发生变化的可变电阻）置入锅内，其受压面积为2cm²，如果R₁表面能承受的最大压力为70N，则锅内允许的最高气压是多少？
（3）A₁为显示锅内气压大小的仪表（实质是电流表），当锅内气压不高于1标准大气压时，A₁显示气压值都为0，此时R₁阻值为200Ω，求：气压表零刻度线应标在电流表A_l刻度盘多少毫安处？
（4）热敏传感器R₂（阻值随温度发生变化的可变电阻）置于锅内，A₂为显示温度的仪表（实质是电流表）；R₂的电阻与温度的关系如下表所示：

温度t/℃	80	85	90	95	100	105	110	115	…
电阻R₂/Ω	120	110	100	90	80	70	60	50	…

当电流表A₂示数为60mA时，锅内的温度为多少？

小红将一杯常温的开水放入正常工作的冰箱的冷冻室中，经过一段较长时间后，杯中的水发生了物态变化，图四个图象中能正确反映这杯水的物态变化过程的是（）
A．

有三个小球，甲吸引乙，乙排斥丙，已知丙带负电，则（）
A．甲一定带正电，乙一定带负电
B．甲一定带正电，乙一定带正电
C．甲可能带正电，乙一定带负电
D．甲一定不带电，乙一定带负电

在如图所示的各电路中，开关S闭合后，小灯泡L₁、L₂都能发光的是（）
A．
