如图（不计绳重摩擦，且动滑轮重小于物重），用它们分别将重相同的甲、乙两物体匀速提升相同的高度，所用的拉力分别为F_甲、F_乙，它们的机械效率分别为η_甲、η_乙．则F_甲 F_乙，η_甲 η_乙（选填“＞”、“＜”或“=”）．

现在有一种“手机自生能”技术．手机上装上特制电池，上下左右摇晃手机即可产生电能，每摇一分钟可通话两分钟．如果将手机上下摇动一次，相当于将200g的重物举高10cm，每秒约摇一次．由此可知，每摇一次可以获得的电能为 J，该手机使用时的功率约为 W．（g取10N/kg）

如图所示，在透明塑料盒的底部钻一个孔，把电子式火花发生器的放电针管紧紧地塞进孔中，打开塑料盒盖，向盒中滴入数滴酒精，再将盒盖盖紧，然后揿动电火花发生器的按钮．你观察到现象是．图中情景演示的是“四冲程”汽油机工作过程中的冲程，这个情景中是能转化为能．

如图，电源电压保持不变，电阻R₁=R₂=R₃=10Ω．要使R₂、R₃并联，应闭合开关______，此时电流表的示数为I₁；要使R₁、R₂串联，开关S₁、S₂应______（填“断开“或“闭合“），此时电流表的示数为I₂；则I₁：I₂=______．

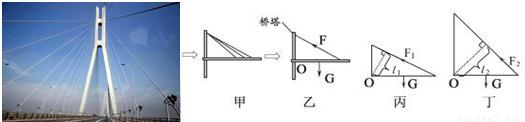

如图为南京长江二桥．“桥塔为什么要造这么高？”小明对此进行了研究：他将大桥的结构进行简化，抽象成图乙所示的模型，又画了桥塔高低不同的两幅图丙和丁．小明通过比较发现：适当增加塔的高度，可（选填“增大”或“减小”）力臂，从而（选填“增大”或“减小”）斜拉索的拉力．

如图是小明家电能表和电冰箱的铭牌如下表：

BC-65B电冰箱
额定电压	220V
额定功率	70W
工作频率	50Hz
耗电量	0.5KW?h/24h

根据表中的信息可知，此时电能表的示数是 KW?h，电冰箱每天消耗的电能是 J，若电能表后只有电冰箱在工作，每天电能表的转盘转转．

右图分别是两个灯泡L₁、L₂的U-I图象．由这两条曲线可知，当电压为40V时，L₁的电阻为 Ω，L₂的实际功率是 W．在确保电路安全的前提下，将灯泡L₁、L₂串联在电路中，则更亮（选填L₁或L₂）

如图所示：用滑轮组拉着一只木块P沿水平面以0.5m/s的速度匀速向右运动，此时弹簧测力计的读数为4N．若每只滑轮重1N，绳与滑轮间的摩擦不计，拉力F的大小为 N，该滑轮组的机械效率为，在2s内拉力F做的功为 J，有用功率大小为 W．

如图所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变．当在a、b间接“6V 6W”的灯泡L₁时，闭合开关，灯L恰能正常发光；断开开关，在a、b间换接入一个“6V 8W”的灯泡L₂后，再闭合开关，L的亮度变（选填“亮”或“暗”），L₂消耗的实际功率 8W（选填“大于”，“小于”或“等于”）

完成下列作图
（1）如图所示，均匀杠杆可绕O转动，在力F作用下静止在水平位置，L为F的力臂，请在图中作出杠杆重力G和力F的示意图．

（2）请在图中用笔画线的方式把图中螺口灯泡与其控制开关正确接入电路，并将三孔插座正确接入电路．

（3）如图所示是小明家理发用电热吹风机的部分电路，只要将电热吹风机（通过插头）接入220V的家庭电路中，通过调节开关（图中已画出），吹风机就能吹出“冷”“热”两种风，请将图中的电热丝和电风扇（额定电压均为220V）正确接入电路，把吹风机电路补充完整．
