在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关
②导体的电阻与导体的横截面积有关
③导体的电阻与导体的材料有关
实验室提供了4根电阻丝，规格、材料如下表
为了验证上述猜想，他们设计了如下图所示的实验电路．
（1）为了验证上述猜想①，应该选用编号为 两根电阻丝进行实验；如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想 （填序号）；如果选用编号为A、D两根电阻丝进行实验，是为了验证猜想 （填序号）．分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：长度和横截面积相同时， ．
（2）有同学认为：可以根据灯泡亮度的变化来判断接入的电阻丝的变化情况．老师指出：此实验中这种方法不可取．这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化 （选填“明显”或“不明显”）．
（3）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就 了输电线的电阻，从而可以 输电线上的电能损失（选填“增大”或“减小”）．
①导体的电阻与导体的长度有关
②导体的电阻与导体的横截面积有关
③导体的电阻与导体的材料有关
实验室提供了4根电阻丝，规格、材料如下表
| 编号 | 材料 | 长度/m | 横截面积/mm2 |
| A | 镍铬合金 | 0.5 | 0.5 |
| B | 镍铬合金 | 1.0 | 0.5 |
| C | 镍铬合金 | 0.5 | 1.0 |
| D | 锰铜合金 | 0.5 | 0.5 |
（1）为了验证上述猜想①，应该选用编号为 两根电阻丝进行实验；如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想 （填序号）；如果选用编号为A、D两根电阻丝进行实验，是为了验证猜想 （填序号）．分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：长度和横截面积相同时， ．
（2）有同学认为：可以根据灯泡亮度的变化来判断接入的电阻丝的变化情况．老师指出：此实验中这种方法不可取．这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化 （选填“明显”或“不明显”）．
（3）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就 了输电线的电阻，从而可以 输电线上的电能损失（选填“增大”或“减小”）．
用定值电阻做实验，探究“通过导体的电流与导体两端电压”的关系．

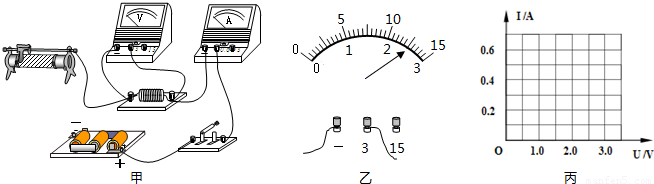

（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大
（2）该滑动变阻器上标有“20Ω 1.5A”的字样，它表示这个变阻器的______是20Ω，允许通过的______是1.5A．闭合开关，向右移动变阻器滑片，电流表示数应______（选填“变大”、“不变”或“变小”）
（3）调节滑动变阻器，把测量的数据填入下表，其中电流表示数为0.5A时电压表示数如图乙所示，其值为______V．
（4）分析上表的数据，可得出结论：______；
（5）在如图丙图中作出通过导体的电流与导体两端电压的关系图线．
（6）在虚线框内画出该实验完整实物连接的电路图．
（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大
（2）该滑动变阻器上标有“20Ω 1.5A”的字样，它表示这个变阻器的______是20Ω，允许通过的______是1.5A．闭合开关，向右移动变阻器滑片，电流表示数应______（选填“变大”、“不变”或“变小”）
（3）调节滑动变阻器，把测量的数据填入下表，其中电流表示数为0.5A时电压表示数如图乙所示，其值为______V．
| 实验次数 | 1 | 2 | 3 | 4 | 5 |
| 电压U/V | 1.0 | 1.5 | 2.0 | - | 3.0 |
| 电流I/A | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 |
（5）在如图丙图中作出通过导体的电流与导体两端电压的关系图线．
（6）在虚线框内画出该实验完整实物连接的电路图．

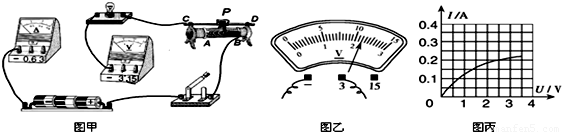

如图所示，小卉同学在做“用电流表、电压表测电阻”实验时，她选用两节新干电池做电源，待测电阻阻值大约为10Ω．
（1）实验开始时，滑动变阻器的滑片应移至______（选填“A”或“B”）端．
（2）小卉同学闭合开关时，发现电流表有示数而电压表无示数，且移动变阻器滑片P时，电流表示数会发生变化，则故障可能是______．
A．电流表断路 B．变阻器接线柱接错 C．待测电阻短路 D．待测电阻断路
（3）排除故障后，移动变阻器滑片P，当电压表示数为2.4V时，电流表示数如图乙所示，______A，则待测电阻的阻值为______Ω．
（1）实验开始时，滑动变阻器的滑片应移至______（选填“A”或“B”）端．
物理量 次数 | 电压U/V | 电流I/A | 电阻R/Ω |
| 1 | 1.7 | 0.14 | |
| 2 | 2.4 | ||
| 3 | 3.0 | 0.25 |
A．电流表断路 B．变阻器接线柱接错 C．待测电阻短路 D．待测电阻断路
（3）排除故障后，移动变阻器滑片P，当电压表示数为2.4V时，电流表示数如图乙所示，______A，则待测电阻的阻值为______Ω．

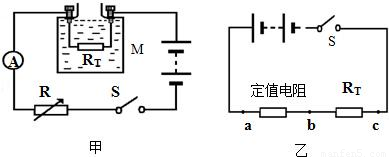

热敏电阻的阻值会随温度的改变而改变．小明同学用甲图所示的电路来探究热敏电阻RT的阻值与温度的关系．已知M为控温器，电源电压恒为12伏，R为电阻箱（一种可以改变并读出阻值的变阻器）．
（1）在控温器中应该加入下列哪种液体？______
A．自来水 B．煤油 C．食盐溶液
（2）当控温器中液体温度为80℃，电阻箱阻值为100欧时，电流表的示数为0.1安．则该温度下热敏电阻的阻值为______欧．
（3）依次改变控温器中的液体温度，同时改变电阻箱的阻值，使电流表的示数始终保持在0.1安．通过计算得到相关数据记录如下．从表中可以看出，在一定温度范围内，该热敏电阻的阻值随温度的升高而______．
（4）在科技创新活动中，小明用该热敏电阻和电压表制成了一支指针式温度计．它可以直接在电压表刻度盘上读出相应温度．若电压表的读数会随温度的升高而增大，则应在原理图（乙）中______两端接入一电压表．
A．ab B．bc C．ac．
0 74165 74173 74179 74183 74189 74191 74195 74201 74203 74209 74215 74219 74221 74225 74231 74233 74239 74243 74245 74249 74251 74255 74257 74259 74260 74261 74263 74264 74265 74267 74269 74273 74275 74279 74281 74285 74291 74293 74299 74303 74305 74309 74315 74321 74323 74329 74333 74335 74341 74345 74351 74359 235360
（1）在控温器中应该加入下列哪种液体？______
A．自来水 B．煤油 C．食盐溶液
（2）当控温器中液体温度为80℃，电阻箱阻值为100欧时，电流表的示数为0.1安．则该温度下热敏电阻的阻值为______欧．
（3）依次改变控温器中的液体温度，同时改变电阻箱的阻值，使电流表的示数始终保持在0.1安．通过计算得到相关数据记录如下．从表中可以看出，在一定温度范围内，该热敏电阻的阻值随温度的升高而______．
| 温度t（℃） | 70 | 60 | 50 | 40 | 30 | 20 | 10 | … |
| 电阻RT（欧） | 22 | 28 | 35 | 44 | 56 | 73 | 94 | … |
A．ab B．bc C．ac．
