在“测定小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压恒定的电源“3.8V、1.5W”的小灯泡、标有“20Ω，1.5A”的滑动变阻器，导线若干．
（1）请用笔画线代替导线，按照图9所示的电路图，将图的实物电路连接完整（要求连线不得交叉，电流表的量程选择要恰当）；
（2）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中两个操作不当之处：
①______②______
（3）表格是按正确的操作测得的数据，第3次测得小灯泡正常发光时电阻是______Ω，从表中计算出三次小灯泡的阻值不相等，其原因是______．
（4）乙组同学选用“6V 3W”的小灯泡中，正确连接电路后，闭合开关，立即读出电流表示数为0.2A，电压表示数为3V，则电源电压是______V．
（5）丙组同学闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是______
A．更换小灯泡
B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光．
（1）请用笔画线代替导线，按照图9所示的电路图，将图的实物电路连接完整（要求连线不得交叉，电流表的量程选择要恰当）；
（2）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中两个操作不当之处：
①______②______
| 实验次数 | 1 | 2 | 3 |
| 电压U/V | 2.0 | 3.0 | 3.8 |
| 电流I/A | 0.33 | 0.34 | 0.40 |
| 电阻R/Ω | 6.0 | 8.8 |
（4）乙组同学选用“6V 3W”的小灯泡中，正确连接电路后，闭合开关，立即读出电流表示数为0.2A，电压表示数为3V，则电源电压是______V．
（5）丙组同学闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是______
A．更换小灯泡
B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光．
如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω．闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.2A．求：
如图所示，将一块重为3N，体积为100cm3的石块，用细线系着浸没在装有水的圆柱形容器中，容器中水的深度由10cm上升到12cm．（容器的重力和容器壁的厚度忽略不计）．求：
小明根据所学的电学知识，想设计一个汽车超载自动报警电路．他查阅了相关资料了解到压敏电阻是阻值随压力变化而变化的元件，并了解到压敏电阻在生活中的一种应用--压力传感器．压力传感器受到的压力越大，输出的电压就越大，用它可以称量汽车的重．某压力传感器输出电压与压力的关系如下表：

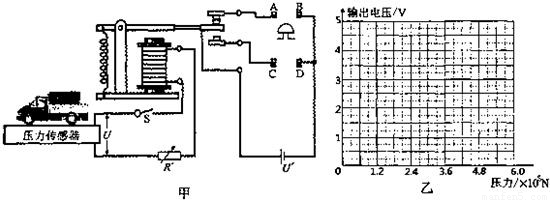

小明利用该压力传感器和电阻箱R'（最大电阻999.9Ω）及部分其它器材设计了图甲所示的电路，闭合开关S，当线圈中电流大于或等于20mA时，电磁继电器的衔铁被吸合．已知继电器线圈的电阻为25Ω，继电器电路的电源电压由传感器的输出电压U提供．（假设U不受继电器电路影响）
（1）根据表格中数据，请在图乙给定的坐标系中描绘出压力传感器的输出电压随压力变化的图象；
（2）当压力增加到一定程度时，电铃报警，说明汽车超载，则图甲中电铃应接在______（选填“A、B”或“C、D”）两端；
（3）小明希望压力大于或等于2.4×105N时，启动报警系统，则电阻箱R'的电阻应调节到多大？
（4）要使该装置报警，汽车的最小重力为多少？
0 74158 74166 74172 74176 74182 74184 74188 74194 74196 74202 74208 74212 74214 74218 74224 74226 74232 74236 74238 74242 74244 74248 74250 74252 74253 74254 74256 74257 74258 74260 74262 74266 74268 74272 74274 74278 74284 74286 74292 74296 74298 74302 74308 74314 74316 74322 74326 74328 74334 74338 74344 74352 235360
| 压力/×105N | 1.2 | 2.4 | 3.6 | 4.8 | 6.0 | |
| 输出电压/V | 1 | 2 | 3 | 4 | 5 |
（1）根据表格中数据，请在图乙给定的坐标系中描绘出压力传感器的输出电压随压力变化的图象；
（2）当压力增加到一定程度时，电铃报警，说明汽车超载，则图甲中电铃应接在______（选填“A、B”或“C、D”）两端；
（3）小明希望压力大于或等于2.4×105N时，启动报警系统，则电阻箱R'的电阻应调节到多大？
（4）要使该装置报警，汽车的最小重力为多少？
