两只定值电阻，甲标有“10Ω 1.5A”，乙标有“20Ω 1A”，把它们串联起来，电路两端允许加的最大电压为 V；把它们并联起来，干路中允许通过的最大电流为 A．

电流通过电动机做了300J的功，则电动机消耗的电能（填“大于”、“等于”或“小于”）300J，电动机转化的机械能（填“大于”、“等于”或“小于”）300J．

为了搞好城市建设，盐城市在市区各交叉路口相继安装了交通红、绿灯和电子警察监控系统．如图所示为某一路口的红、绿灯设施．已知三只灯泡均标有“220V 100W”字样，每只灯泡正常工作时的电阻为欧，该设施正常工作一天（24h）将消耗 kW?h的电能．

按题目要求作图
（1）图1，F₁是作用在抽水机手柄A点的动力，O为支点，请在图中画出F₁的力臂L₁．
（2）图2，画出使用该滑轮组最省力的绕线方式．
（3）图3，在电路中的○内填上适当的电表符号，使电阻R₁与R₂并联．
（4）图4，请将下列元件连接成符合安全用电要求的家庭电路．

（1）电压表______；
（2）电流表______；
（3）电能表______．

小明家新买的房子准备装修，为了将水泥从地面送上楼，他在楼上安装了一个滑轮组，所用的滑轮每只2Kg，每次将一袋50Kg的水泥提升5m．（不计绳重和摩擦，g取10N/Kg）求：
（1）每袋水泥受到的重力大小；
（2）每次做的有用功；
（3）滑轮组的机械效率．

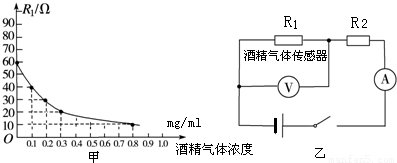

为防止酒驾事故的出现，酒精测试仪被广泛应用．有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图甲所示．当酒精气体的浓度为0时，R₁的电阻为60Ω．在图乙所示的工作电路中，电源电压恒为8V，定值电阻R₂=20Ω．求：
（1）当被检测者的酒精气体的浓度为0时，电压的示数是多少；
（2）现在国际公认的酒驾标准是0.2mg/ml≤酒精气体浓度≤0.8mg/ml，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾．

小明在探究“杠杆的平衡条件”时
（1）如图1调节杠杆在水平位置平衡后，小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码，杠杆恰好在原位置平衡．于是小明便得出了杠杆的平衡条件为：______．
他这样得出的结论是否合理？______；为什么？答：______．
（2）实验结束后，小明提出了新的探究问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立？”于是明利用如图2示装置进行探究，发现测出的拉力大小都与杠杆平衡条件不相符．其原因是：______．

归纳总结是学习物理的一种良好习惯．小明同学对电学中的滑动变阻器进行归纳，发现除了“保护电路”这一作用外，它在不同电路中还有着不完全相同的作用，请你与他共同思考：
（1）图A是研究欧姆定律的实验，在该实验中：探究导体中的电流与导体两端电压的关系时，滑动变阻器的作用是改变______；探究导体中的电流与导体电阻的关系时，滑动变阻器的作用是保持______；
（2）图B是伏安法测小灯泡额定功率的实验，在该实验中滑动变阻器的作用是为了使小灯泡两端的电压达到______，从而使小灯泡正常发光．图B也是伏安法测小灯泡电阻的实验，在该实验中滑动变阻器的作用是为了多次测量，从而发现______对小灯泡灯丝电阻的影响．

为了比较水和食用油的吸热能力，小明用两个相同的装置做了如右图所示的实验．
实验数据记录如下表．

物质	质量/g	初始温度/℃	加热时间/min	最后温度/℃
水	60	20	6	45
食用油	60	20	6	68

（1）从表中数据可知，水和食用油的质量______（选填“相同”或“不相同”），加热结束时，食用油的温度比水温度______（选填“高”或“低”）．
（2）在此实验中，如果要使水和食用油的最后温度相同，就要给水加热更长的时间，此时，水吸收的热量______（选填“大于”或“小于”或“等于”）食用油吸收的热量．
（3）实验表明，______（选填“水”或“食用油”）吸热的能力更强．
