如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出ab、bc、ac两端的电压分别为，在表格中记录数据后，下一步应该做的是

A．整理器材，分析数据，得出结论

B．对换L₁和L₂的位置，再测出一组电压值

C．改变电源电压，再测出几组电压值

D．换用不同规格的小灯泡，再测出几组电压值

如图所示，教室内两盏日光灯由一个开关控制. 以下电路中能反映它们正确连接的是

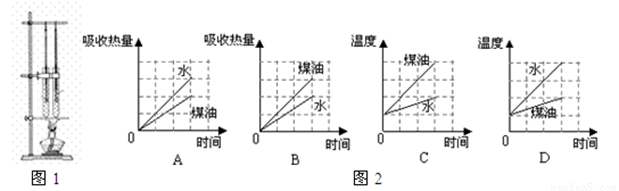

水的比热容比煤油的大.如图1，用规格相同的两试管分别装上质量相同的煤油和水，隔着石棉网同时对两试管加热. 图2中的哪图线能反映该实验情况

某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I—R图像，下列结论与图像相符的是

A．电阻一定时，电流随着电压的增大而增大

B．电阻一定时，电压随着电流的增大而增大

C．电压一定时，电流随着电阻的增大而减小

D．电压一定时，电阻随着电流的增大而减小

关于家庭电路和安全用电，下列说法正确的是

A．家庭电路中，开关可以直接接在零线和火线之间

B．家庭电路中，用铜导线替代熔丝更安全

C．在一个普通插线板上长时间同时使用多个大功率用电器，没有安全隐患

D．三脚插头的一个插脚是与用电器金属外壳相连的

在如图所示的电路中，电源电压保持不变. 闭合电键S，当滑动变阻器的滑片P向右移动时电表示数变化情况

A．A示数不变，A₁示数变小，V示数变小

B．A示数变小，A₁示数变小，V示数不变

C．A示数变小，A₁示数不变，V示数变小

D．A示数变小，A₁示数不变，V示数不变

如图是一个自动体重测试仪的工作原理图，有关它的说法正确的是

A．体重显示表是用电压表改装成的

B．体重测试仪电路由于缺少开关，始终处于通路

C．体重越大，体重显示表的示数越大

D．体重测试仪所测体重越大，电路消耗电能越少

如图所示是小李探究电磁铁磁性强弱与什么因素有关的实验装置. 下列措施中能使电磁铁磁性增强的是

A．滑片P各右移动，其他条件不变

B．滑片P向左移动，其他条件不变

C．开关S由1扳到2，其他条件不变

D．电源的正负极对调，其他条件不变

两个外形完全相同的条形铁条a、b。如图甲，用手拿住b，a掉不下来；如图乙，用手拿住a，b会掉下来，这个现象说明

A．a、b均是磁铁

B．b是磁铁，a不是

C． a是磁铁，b不是

D．a、b均不是磁铁
