如图18所示，在“探究影响电流做功因素” 时。小明用两个不同的灯泡设计了如图实验，他是通过观察比较___________来比较相同时间灯泡做功多少的。这个实验得出的结论为__________________________。
要继续探究电流做功与电流大小的关系，他应怎样设计实验呢？请你帮他在虚线框中画出电路图。

热敏电阻的阻值会随温度的改变而改变。小明同学用甲图所示的电路来探究热敏电阻RT的阻值与温度的关系。已知M为控温器，电源电压恒为12伏，R为电阻箱（一种可以改变并读出阻值的变阻器）。

（1）在控温器中应该加入下列哪种液体？            A．自来水   B．煤油  C．食盐溶液
（2）当控温器中液体温度为80℃，电阻箱阻值为100欧时，电流表的示数为0.1安。则该温度下热敏电阻的阻值为       欧。
（3）依次改变控温器中的液体温度，同时改变电阻箱的阻值，使电流表的示数始终保持在0.1安。通过计算得到相关数据记录如下。从表中可以看出，在一定温度范围内，该热敏电阻的阻值随温度的升高而         。

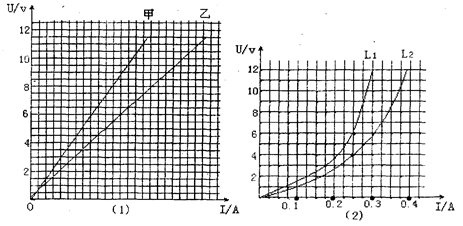

（3分）图像法是物理学中研究问题的一种重要方法。陆晨同学在研究电阻、电压、电流三者之间的关系时，他分别测出甲、乙电阻两端的电压和分别通过它们的电流，并通过描点法画出了它们大概图像，如图(1)所示。

　　(1)从图像(1)可看出_______的电阻较大：
　　 (2)该同学又将两个小灯泡串联在同一电路中，他通过滑动变阻器使小灯泡由暗到亮，并记录了两个灯泡的多组数据，可根据数据画出的图却是曲线，如图(2)所示。经分析，其原因可能是：______________。当通过两个灯泡的电流为0.25A时，灯泡两端的总电压是_______V。

（8分）小明的妈妈买了一个自动电热水壶，其部分技术参数如表中所列。

小明在欣赏圣诞树上的小彩灯时发现，各小彩灯的连接方式为串联，当其中一只灯丝熔断，其他彩灯却仍能发光，如图甲，这是为什么呢？他仔细观察灯泡的构造如图乙，查阅得知细金属丝表面涂有绝缘物质；取一只完好的彩灯，按图丙电路进行实验，电源电压为7.5伏，数据及现象记录如下表：

一般轿车上都设有安全带未系提示系统．某同学也设计了一个简易安全带未系提示系统，以实现：(1)当人不坐在座椅上时，指示灯不亮；(2)坐上座椅而未系安全带时，指示灯亮；(3)坐上座椅又系安全带时，指示灯不亮，在如图所示该同学设计的电路图中，虚线框内为未画完整的部分，其中包含三个元件：一只小灯泡L，用作指示灯；开关S₁，接通表示有乘客坐在座椅上，断开表示没有乘客坐在座椅上；开关S₂：接通表示安全带系上了，断开表示安全带未系．
(1)请你将虚线框内未画完整的电路补画完整；
(2)电阻R的作用是   ．

小明在欣赏圣诞树上的小彩灯时发现，各小彩灯的连接方式为串联，当其中一只灯丝熔断，其他彩灯却仍能发光，如图甲，这是为什么呢？他仔细观察灯泡的构造如图乙，查阅得知细金属丝表面涂有绝缘物质（在较高电压下会被击穿）；取一只完好的彩灯，按图丙电路进行实验，电源电压为7.5V，数据及现象记录如下表：

请依据上述信息完成以下问题：
(1)第4次实验电流表示数如图丁，其读数为   A；
(2)从数据中发现，彩灯的亮度由   决定的；
(3)按图丙电路进行实验时，能证实灯丝支架与细金属丝之间有绝缘物质的实验现象是   ；
(4)请依据彩灯结构及实验现象，推测彩灯串中一只灯丝熔断其他彩灯却仍能发光的原因是   ．

设计实验证明，当电流一定时，电阻两端的电压与电阻成正比。（5分）
（1）画出实验电路图。
（2）写出主要实验步骤。
（3）画出数据表格。

LED灯是一种新型的环保节能灯，小梦为了探究LED灯与家用普通白炽灯、普通节能灯的发光效率，他用如图所示的装置进行了实验(其中R₀为光敏电阻，其电阻值与光照强度成反比)其实验步骤如下：

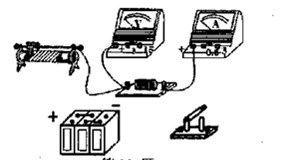

在“探究电流与电压、电阻关系”的实验中：（1）如图所示的电路未完成连接，请你将电路连接完整（用笔划线代替导线。）

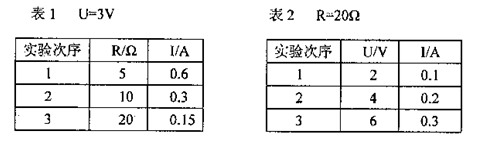

（2）实验数据记录如下：

分析表1数据，可以得出的结论是：_______________________________________ 。
分析表2数据，可以得出的结论是:___________________________________________ 。
