我国淡水污染形势严峻，直接影响到人民的生产和生活．江河湖水污染主要来自于农业生产中流失的化肥、城市生活污水中的含磷洗涤剂、工业废水中的金属离子等，这些污染物在水中形成大量自由移动的离子，使污染水的导电性能增强，所以导电性能的强弱是反映水污染程度的重要指标之一．某中学物理研究性学习小组的同学采集了三种流入江河的典型水样：①稻田水；②生活污水；③工业废水，决定对这三种水样的导电性能进行对比检测．他们从实验室借来了如图14所示的器材．

（1）为了比较水样的导电性能，每次倒入烧杯的水样必须保持________________相等．
（2）请你用笔画线代替导线，把图中的器材连接起来．
（3）实际操作中为了减小实验误差，电流表和电压表量程选择的方法是：
_____________________________________________________________________．
（4）利用上面的电路，小组同学讨论认为可用多种方法比较三种水样导电性能的强弱，请你写出一种方法．
（5）根据你所采用的方法，请设计相应的记录实验数据的表格

小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。

⑴请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)。

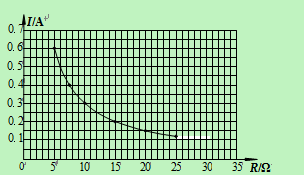

⑵实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图像
①由图像可以得出结论：电压一定时，            ▲                   。
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是　，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为  ▲   V时，读出电流表的示数。
⑶为完成整个实验，应该选取最大阻值不小于   ▲   Ω的滑动变阻器。

如图13甲所示是“测量小灯泡的电功率”的电路图，图乙是实物连接图。其中电源是两节新干电池，小灯泡的额定电压为2．5V，滑动变阻器上标有“10Ω lA”。

　　　　　　　　　　　　　　　　　　　图13
(1)图13乙已连接了部分电路，请用笔画线代替导线按照电路图将未连接的电路连接完整
(2)小明同学连接好电路后，闭合开关时发现灯光特别亮，这表明他在闭合开关前没有 　　　　　　　　；
(3)调节滑片P使电压表的示数为2．5V，此时电流表的示数如图丙所示，则该灯泡的额定功率为　　　w。

(4)在完成以上实验后，小明进一步测量并描绘出小灯泡的电流随电压变化的曲线如图14所示，通过图像发现灯丝的电阻是变化的，这一现象表明：　　　　　　　；
(5)有一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大。经检查所用器材完好，出现这种现象的原因可能是　　　　　　。

当导体两端电压一定时，通过导体的电流随导体电阻变化规律的图像如图所示。请根据图像判断，当导体电阻为15Ω时，导体两端的电压为         V，该导体消耗的电功率为           。

（8分）阅读下面短文，回答问题：
二极管的导电特性
二极管是一种电学元件，它最重要的特性就是单向导电性。如图1所示是二极管的实物图和它的电路图符号。在电路中，电流只能从二极管的正极流入，负极流出。所以二极管具有的单向导电性。
（1）把二极管、小灯泡、电池、开关分别连接成如图2所示两个电路，则两个电路中的小灯泡发光的是    图（选填“甲”、“乙”）。（2分）

（2）请设计一个实验，利用二极管判断蓄电池的正负极(其他器材自选)。请在方框内
画出电路图: （2分）（用               表示蓄电池）判断方法: （4分）




                                 。

在做“测量小灯泡的额定功率”实验时，⑴已知小灯泡的额定电压为3.8V,额定功率小于2W，实物图如图所示，请你在实物图上用笔画线代导线替他连接好实物图（要求正确选择电压表和电流表的量程）。

⑵某同学在连接滑动变阻器时，由于接线错误使得滑动变阻器滑片P移动时不能改变小灯泡的亮暗程度，现就下面两种情况，请你判断该同学是如何连接的？
第一种情况：小灯泡较亮时。
第二种情况：小灯泡较暗时。
⑶在正确连接电路并移动变阻器使小灯泡正常发光时，电流表示数如图所示，能否知道小灯泡的额定功率是多少。

小明同学做“测定小灯泡的电功率”实验，器材齐全、完好，电源电压为1.5伏的整数倍（即电源由几节干电池串联组成），小灯标有“2.2 V”字样，滑动变阻器标有“5Ω 1A”字样。小明正确连接电路且操作规范。当滑片在变阻器某一端点的电表示数如图16所示，则电流表的示数为________安，电源电压为________伏。当小灯正常发光时变阻器的滑片恰好位于中点处（即该变阻器连入电路的电阻为2.5欧），此时电压表的示数为_______伏，电流表的示数为_______安，小灯的额定功率为________瓦。

小丽测量标有“2.5 V”字样小灯泡的电阻．实验桌上备有以下实验器材：待测小灯泡、电压表、电流表、滑动变阻器、电源、开关各一个；导线若干．

(1)请你在实物连接图中用笔画线代替导线将电压表连入电路．
(2)开关闭合前，滑动变阻器的滑片应移到______端，这样做能对电路起保护作用，在此实验中滑动变阻器的另一个作用是________________________________________．
(3)若开关闭合后，小丽发现电流表有示数，电压表示数为零，则可能的原因是__________________________________________．
(4)排除故障后，小丽通过实验得到的数据记录如下表．你通过分析表中的实验数据能发现：灯泡的电阻值随灯泡两端的电压增大而_________（填“增大”、“减小”或“不变”）

小静同学用电池组、开关、电压表、电流表和滑动变阻器以及导线等实验器材，测小灯泡正常发光时电阻．

（1）测量电阻的原理：　 　．
（2）在图1方框内画出电路图．
（3）如图2所示，小静连接的电路还没有完成，如果要求滑动变阻器的滑片P 向右移动时，电流表的示数变小，导线M应与滑动变阻器的接线柱　 　连接．（填“A”、“B”或“D”）
（4）调节滑动变阻器使小灯泡正常发光，安培表用的是0～0.6A档，伏特表 用的是0～15V档，各表示数如图3所示，灯L两端的电压是　 　伏，灯L中的电流是　 　安，灯L的电阻　 　欧．

如图所示，是小明的实验小组在“测量小灯泡的电阻”实验中连接的一个实验电路，所用小灯泡标有“2.5V”字样。
（1）请指出电路连接中的两个不当之处：
①　　　　　　　　　　　　　　　；
②　　　　　　　　　　　　　　　。

（2）他们改正电路连接中的不当之处后，闭合开关，移动变阻器滑片时，发现两电表的示数和灯泡的亮度都同时变化，但两电表的示数总是比较小，灯泡的亮度也较弱。出现这种现象的原因是：　　　　　　　　　　　　　　　　　　。
（3）电路正常后，他们分别测出了小灯泡的几组电压和电流值。记录如下：
