如图所示电路中，电压表示数为6V，A1表的示数为0.2 A，A2表的示数为0.6 A，A表的示数为1.8A，求：

（1）．电源电压为多少V ？  （2）R2的值是R1的几倍 ？
（3）．R3的阻值为多少Ω？  （4）．通过R1的电流为多少A ？（4分）

如图15所示，电源电压为12V，且保持不变，已知滑动变阻器R1的最大值为48Ω，R0为定值电阻，小灯泡L标有“6V  3W”字样。求:

（1）灯泡正常发光时的电阻多少？
（2）S闭合，S1、S2都断开时，要使灯泡正常发光，滑动变阻器接入电路中的阻值为多大?(假设灯丝电阻不变)
（3）保持（2）中滑动变阻器的位置不变，闭合S、S1、S2，此时电流表示数相比（2）中变化了1A。求R0的阻值是多少Ω？
（4）S、S1、S2都闭合时，调节滑动变阻器滑片到某处时，整个电路消耗的总功率最小，这个最小功率是多少？

如图所示电路，电源电压为6V。若在甲、乙两处分别接入电压表，闭合开关，甲、乙两表读数之比为1：2；若断开开关，在甲、乙两处分别接入电流表，乙处电流表读数为0.6A。求R₁的阻值和接入电流表时R₂消耗的电功率。（6分）

如图所示是小黄家一台快速电热水壶，铭牌如左下表.为了测量它烧水时的实际功率，小黄和父亲合作进行了如下实验：关掉家里所有用电器，将该电水壶装了700g温度为30℃的水，接入家庭电路中，闭合壶的开关，测得壶中的水从30℃上升到100℃所用的时间是4min.同时观察到家中电能表转过的转数正好为100转（r）.请根据相关信息求：

（1）电水壶中水吸收的热量；
（2）电水壶烧水的实际功率；
（3）电水壶加热的效率.

（8分）现有两个电路元件定值电阻R₁和热敏电阻R₂（电阻随温度改变而改变，且对温度很敏感），它们各自的电流与两端电压的关系如图甲所示。将这两个电路元件接入图乙所示的电路中，电源电压为6V。当电流表读数为70 mA时，求：（1）定值电阻R₁的阻值；（2）通过热敏电阻R₂的电流；（3）R₂的电阻；（4）电源的总功率。

在图（a）所示的电路中，电源电压为6伏且保持不变，滑动变阻器R₁标有“100Ω 2A”字样。闭合电键S后，电流表A₁和A₂的示数分别如图（b）所示。求：
（1）电阻R₂的阻值。
（2）通电10秒钟，电流通过电阻R₂所做的功W₂。
（3）在移动变阻器R₁的滑片P时，是否存在使两个电流表指针偏离零刻度的角度恰好
相同的情况？如果存在，请求出此时变阻器R₁消耗的功率P₁；如果不存在，请说明理由。

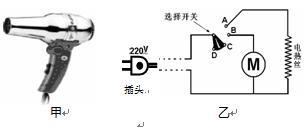

小华家买了一个家用电吹风，如图20甲所示。其简化电路如图20乙所示，主要技术参数如右表。


请解答如下问题：
（1）当电吹风吹冷风时，正常工作5min消耗的电能是多少？
（2）当选择开关旋至何处时，电吹风正常工作的功率最大？此时电路中的总电流是多大？
（3）当电路供电电压为200V时，电吹风电热丝的实际电功率为多大？
（计算结果保留一位小数）

图甲是内胆为铝质材料的电饭锅，内部电路如图乙所示，R₁是加热电阻，阻值为48.4Ω；R₂是限流电阻，阻值为484Ω。煮饭时，接通电源（220V50Hz），闭合手动开关S₁，电饭锅处在加热状态。当锅内食物温度达到103℃时，开关S₁会自动断开，断开后若无外力作用则不会自动闭合，S₂是一个自动温控开关，当锅内食物温度达到80℃时会自动断开，温度低于70℃时会自动闭合。（已知水的比热容为4.2×10³J/(kg. ℃);查表可知铝的熔点为660℃）
请解答下列问题：
（1）如果接通电源后没有放入食物就闭合开关S1，电饭锅　的内胆是否会熔化？为什么？
（2）在保温和加热两种情况下，电饭锅消耗的电功率之比是多少？
（3）若在一个标准大气压下将温度为20℃，质量为2.5kg的水烧开需要16min40s，求电饭锅正常工作时电能转化为内能的效率是多少？

(8分)阅读短文，回答问题。
夜幕下，扬州“第一大道”文昌路边LED灯将道路照得犹如白昼，这种LED灯是通过光电转换来供电的。下图是扬州某小区利用太阳能给LED路灯供电的自动控制电路的原理示意图。其中，R是光敏电阻，此光敏电阻的阻值R、流过线圈也流I与光照度E(单位勒克斯，符号lx)之间的几次实验数据如下表所示：

小林用如右图所示的电路研究串联电路特点，闭合开关S后，发现灯L₁较亮，灯L₂较暗。他对这一现象的解释是：电流从电源正极出发，经过灯L₁、灯L₂，电流逐渐变小，所以灯L₁较亮，灯L₂较暗。小欢认为小林的解释是错误的，她只利用本题图中的器材设计了一个实验，并根据实验现象说明小林的解释是错误的。请你完成下列问题：
（1）请画出小欢所设计的实验电路图。
（2）根据实验现象简要说明小林的解释是错误的。
